Komplexe 3D-Schalungen für Fertigteilwerke in der ganzen Welt

Als einer der renommiertesten Schalungshersteller der Welt hat Construx Weckenmann im Laufe der Zeit ein um fangreiches Portfolio an Schalungen entwickelt, die den Bedürfnissen der Fertigteilhersteller entsprechen. In enger Zusammenarbeit mit dem Kunden versucht Construx We ckenmann, die am besten geeignete Schalung zu finden, die alle technischen Spezifikationen erfüllt, dem Budget des Kunden entspricht und die den Abmessungen und der Anzahl der Fertigteile, die der Kunde herstellen möchte, gerecht wird. Für Unternehmen, die vorgefertigte Durch lässe und Raumzellen, wie z.B. Trafostationen und Gefäng niszellen liefern, hat Construx Weckenmann im Laufe der Jahre eine vollständige Palette von hochmodernen Scha lungen entwickelt. Ob mit fester Geometrie, einstellbar oder vollautomatisch, 3D-Schalungen sind aufgrund der besonderen Bauweise und der technischen Spezifikationen dieser Raumzellen und Durchlässe die komplexesten Scha lungen. Als ein Experte für 3D-Schalungen wurde Construx Weckenmann zu einem führenden Lieferanten für zahl reiche große europäische Hersteller von Trafostationen. In jüngster Zeit hat Construx Weckenmann verschiedene Schalungen an eine Reihe von Fertigteilherstellern in der ganzen Welt geliefert.

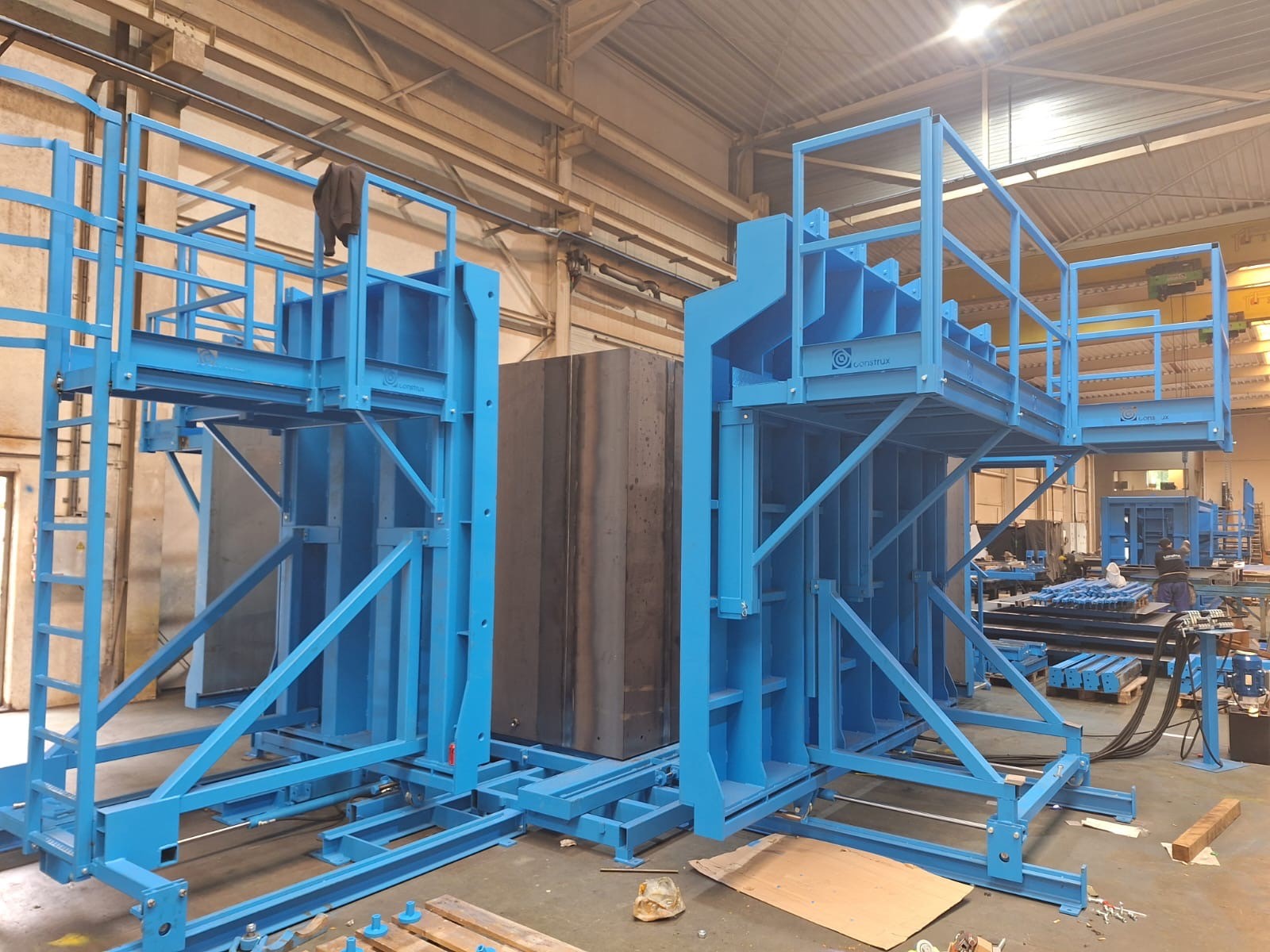

Australien: vollautomatische Schalungen für Durchlässe

Die in diesen beiden hydraulisch betriebenen Schalungen hergestellten Fertigteildurchlässe werden seitlich betoniert und nach der Entschalung mittels einer Wendevorrichtung um 90° gedreht. Da die Elemente an der Basis eines gebohrten Tunnels angebracht werden, mussten die Abmessungen der Schalungen sehr strengen technischen Spezifikationen entsprechen. Die Toleranz für die Verbindungsmaße (Untersichten mit gefräster Schubverzahnung und obere Aussparungen mit Nut und Feder) betrug +/- 0,75 mm. Die Breite, Höhe, Diagonale und der Radius mussten innerhalb einer Toleranz von +/- 1,5 mm liegen.

Geometrische Anforderungen an die Fertigteildurchlässe:

Länge: 2380 mm + 170 mm Schubverzahnung
Außenbreite: 4440 mm
Gesamthöhe Außen: 2995 mm
Wandstärke: 300 mm
Deckenstärke: 300 mm
Stärke des Bodens: 380 mm

Angesichts der großen Stückzahlen, die der Kunde herstellen musste, und der hohen Arbeitskosten in Australien hat Construx Weckenmann eine Reihe von Maßnahmen ergriffen, um die Produktionskosten pro Einheit so weit wie möglich zu senken, indem die Schalungen bediensicher gemacht und der Arbeitsaufwand so weit wie möglich begrenzt wurden. Sie umfassten auch elektronische Ventile und Sensoren mit speicherprogammierbaren Steuerungen, um die korrekte Abfolge von Aktionen zu gewährleisten und ein sicheres Arbeitsverfahren gemäß den australischen Normen sicherzustellen. Die folgenden hydraulischen und elektronischen Merkmale der Schalungen machen diese bediensicher und begrenzen den Arbeitsaufwand so weit wie möglich:

Hydraulisches Öffnen und Schließen der Außenwände
Hydraulisches Schrumpfen des Innenkerns
Hydraulische Verriegelung der Außenwände
Hydraulische Verriegelung der Außenwände zum Innenkern
Hydraulische Verriegelung des schrumpfbaren Innenkerns
Hydraulikaggregat, einschließlich Schläuche, Ventile, Anschlüsse und Steuerung
Elektronische Ventile und Sensoren mit SPSSteuerungen
Funkbedienung für alle hydraulischen Bewegungen

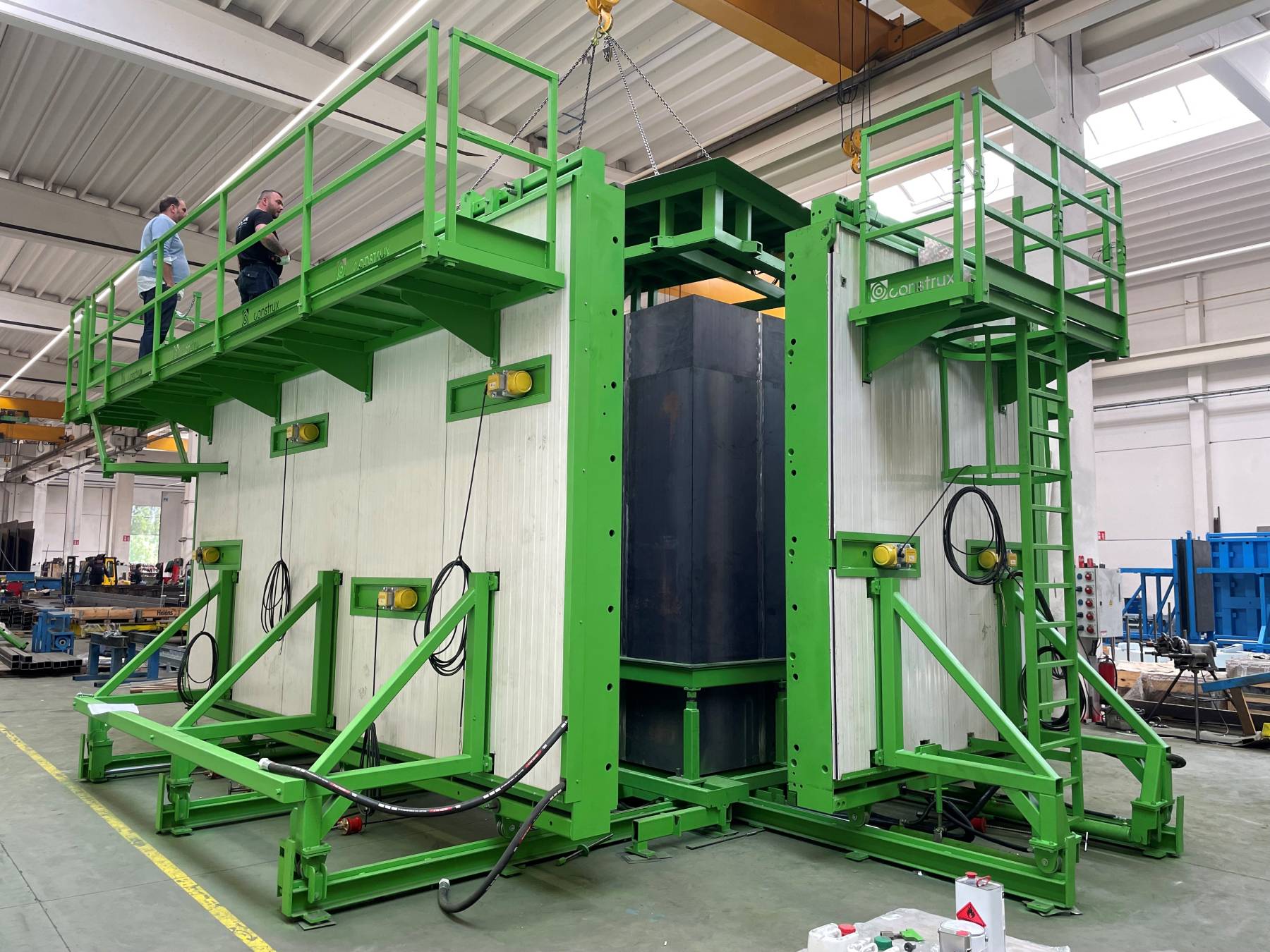

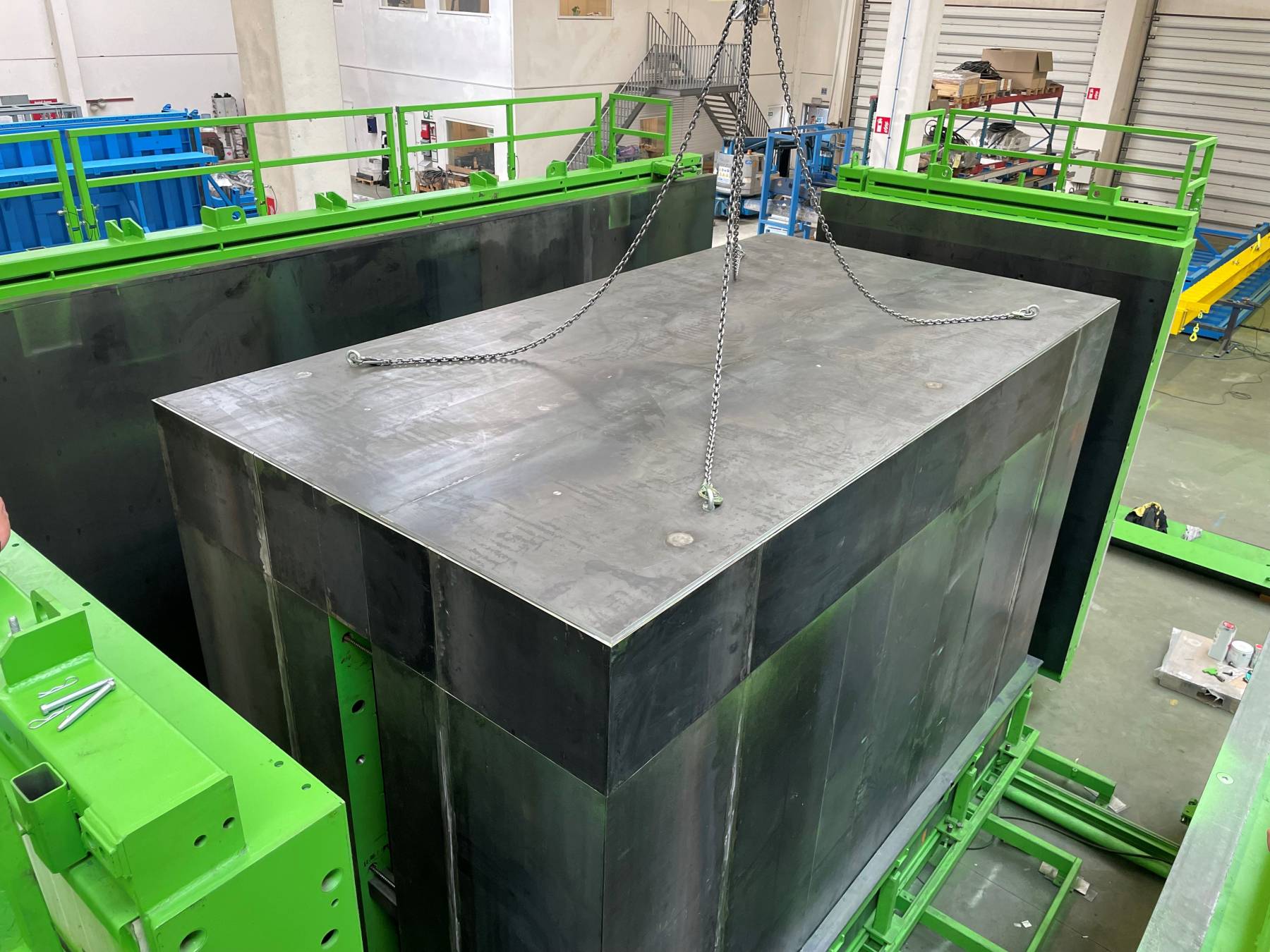

Polen: vollständig einstellbare Schalung für Trafostationen

Diese Trafostationen werden auf dem Kopf stehend betoniert und nach dem Entschalen um 180° gedreht. Diese vollhydraulisch und elektrisch gesteuerte Schalung für Trafostationen ist für die Herstellung von 4 verschiedenen Längen und 2 verschiedenen Breiten mit den folgenden möglichen Abmessungen konzipiert:

Innenlänge einstellbar: 3150 mm, 3800 mm, 4200 mm und 4700 mm
Innenbreite einstellbar: 2600 mm und 3000 mm
Innenhöhe stufenlos einstellbar von 2400 mm bis 3000 mm
Wandstärke einstellbar: 90 mm und 120 mm

Construx stellte auch 2 verschiedene Oberteile für die Innenschalung zur Verfügung, um Elemente mit rechten Winkeln zwischen Boden und Wänden oder mit großen Abschrägungen an beiden Enden herstellen zu können, ein typisches Merkmal, um unterirdische Kabeleinlässe zu erzeugen. Die Außenschalung hat hydraulisch verfahrbare Wände. Das Verdichten der Elemente erfolgt über Hochfrequenzrüttler. Die Innenschalung besteht aus einem festen Teil und mehreren beweglichen Teilen, entsprechend der oben beschriebenen Modularität. Die Zwischenteile können einzeln oder zusammen eingesetzt werden. Beim Entschalen werden zuerst die Innenecken hydraulisch heruntergezogen, danach werden auch die Innenkernwände auf die gleiche Weise heruntergezogen, so dass an allen Seiten eine Öffnung von 8 mm bleibt.

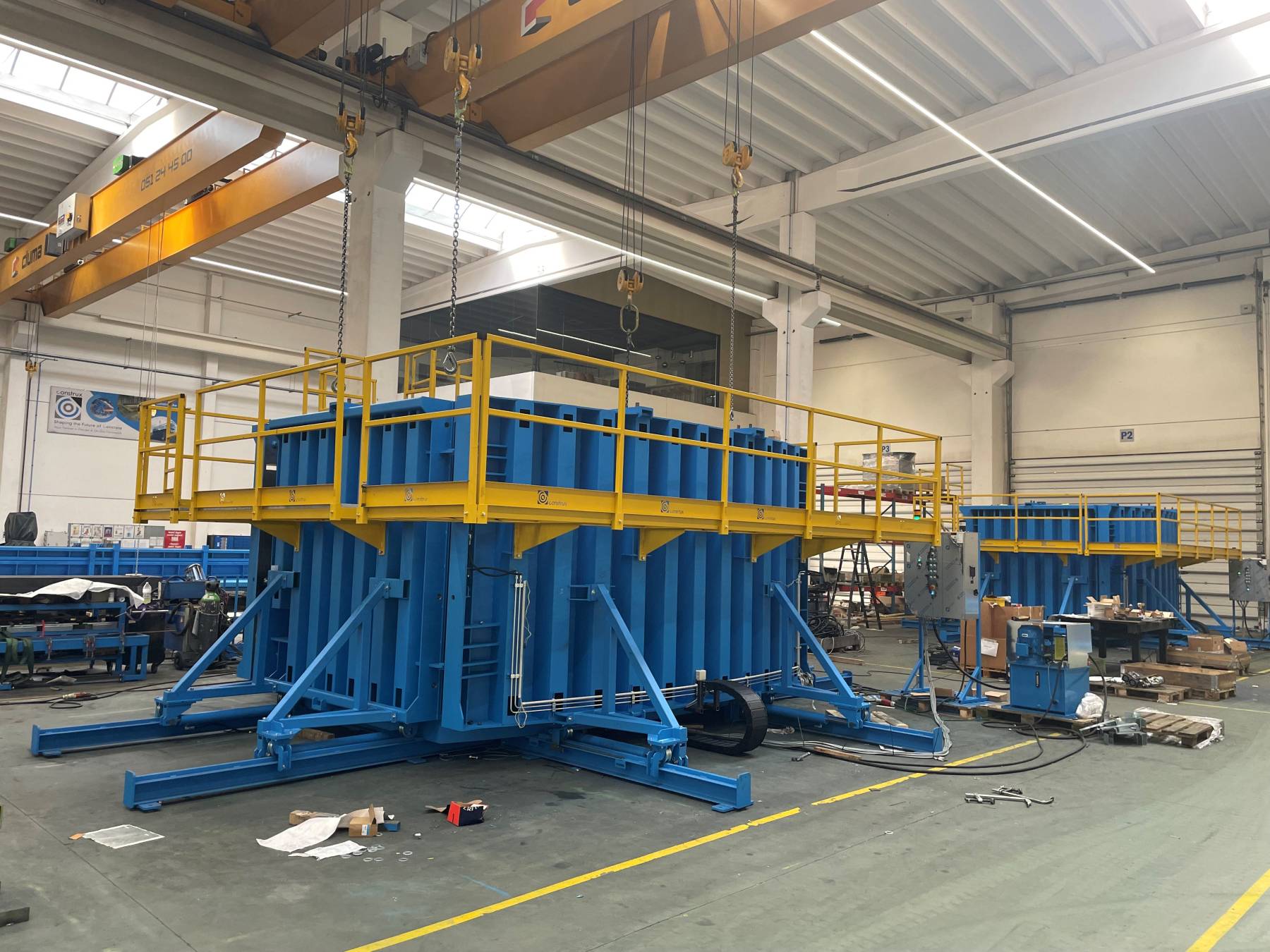

Nordirland: Schachtschalung

Diese vorgefertigten Schächte oder „Kommunikationsboxen“ werden vor allem bei Infrastrukturarbeiten wie Flughäfen, Eisenbahnprojekten, Straßen und Wohnsiedlungen eingesetzt. Die Schalung eignet sich für die Herstellung von Schächten mit Innenabmessungen von 1500 mm x 1500 mm bis 3000
mm x 3000 mm, wobei 500-mm-Schritte in beide Richtungen möglich sind. Die Innenhöhe kann zwischen 400 mm und 2400 mm variieren, in 100-mm-Schritten. Die Wand- und Bodenplattenstärke der Elemente kann 200 mm, 250 mm oder 300 mm betragen. Die Schalung eignet sich sowohl für die
Herstellung von Standardelementen (mit Bodenplatte) als auch von Schachterhöhungen (ohne Bodenplatte). Die Elemente werden auf dem Kopf stehend betoniert und nach dem Entschalen mit Hilfe einer ebenfalls von Construx Weckenmann gelieferten Wendevorrichtung um 180° gedreht. Angesichts der großen Stückzahlen, die der Kunde herstellen musste, und der hohen Lohnkosten enthielt der Vorschlag von Construx Weckenmann eine Reihe von Maßnahmen, die es ermöglichten, die Produktionskosten pro Einheit so weit wie möglich zu senken.

Technische Daten der Standardelemente:

Innenmaße der Elemente, 10 verschiedene Größen:
1500 mm x 1500 mm, 2000 mm, 2500 mm und 3000 mm
2000 mm x 2000 mm, 2500 mm und 3000 mm
2500 mm x 2500 mm und 3000 mm
3000 mm x 3000 mm
Elemente, die in 100-mm-Schritten von 400 mm bis zu einer maximalen Innenhöhe von 2400 mm betoniert werden
Wandstärke, 3 verschiedene Möglichkeiten: 200 mm, 250 mm und 300 mm
Stärke der Bodenplatte: 3 verschiedene Möglichkeiten:
200 mm, 250 mm und 300 mm
Nut- und Federverbindung, die das Hinzufügen von
Schachterhöhungen zum Grundelement/Schachterhöhung ermöglicht
Falzfuge, um das Anbringen von Deckeln an dem
Grundelement/der Schachterhöhung zu ermöglichen
Spitz zulaufende Sohlen an beiden kurzen Seiten, maximal 500 mm x 200 mm

Technische Daten der Schachterhöhungen (ohne Bodenplatte):

Mit ähnlichen Abmessungen und Eigenschaften wie die Standardelemente
Erhältlich in den Höhen 500 mm, 750 mm und 1000 mm
Mit Spitzende (Nut- und Feder-Verbindung) oben und unten

Die von Construx Weckenmann gelieferte Schalung ist auf dem neuesten Stand der Technik, hydraulisch betrieben und mit allen erforderlichen Sicherheitseinrichtungen ausgestattet. Die Schalung ist eine anpassungsfähige und flexible Lösung für alle unterschiedlichen Schächte und ermöglicht
einen monolithischen Guss: Wände und Bodenplatte gleichzeitig. Die hydraulisch beweglichen Außenwände bestehen aus 4 Hauptwänden plus Zwischenwände, um den verschiedenen erforderlichen Abmessungen gerecht zu werden. Der hydraulisch schrumpfbare Innenkern besteht aus 4
schrumpfbaren Eckteilen und Zwischenwänden. Auswechselbare Deckplatten für die 10 verschiedenen Größen der Standardschachtelemente sind im Lieferumfang enthalten. Diese Deckplatten haben gefräste, abgeschrägte Kanten und sitzen auf der Tragstruktur des Innenkerns. Ein Höhenverstellsystem ermöglicht Innenhöhen von 400 mm bis zu 2400 mm, in 100-mm-Schritten. Untersichten und obere Aussparungen ergeben sehr präzise Nut- und Feder-Verbindungen.

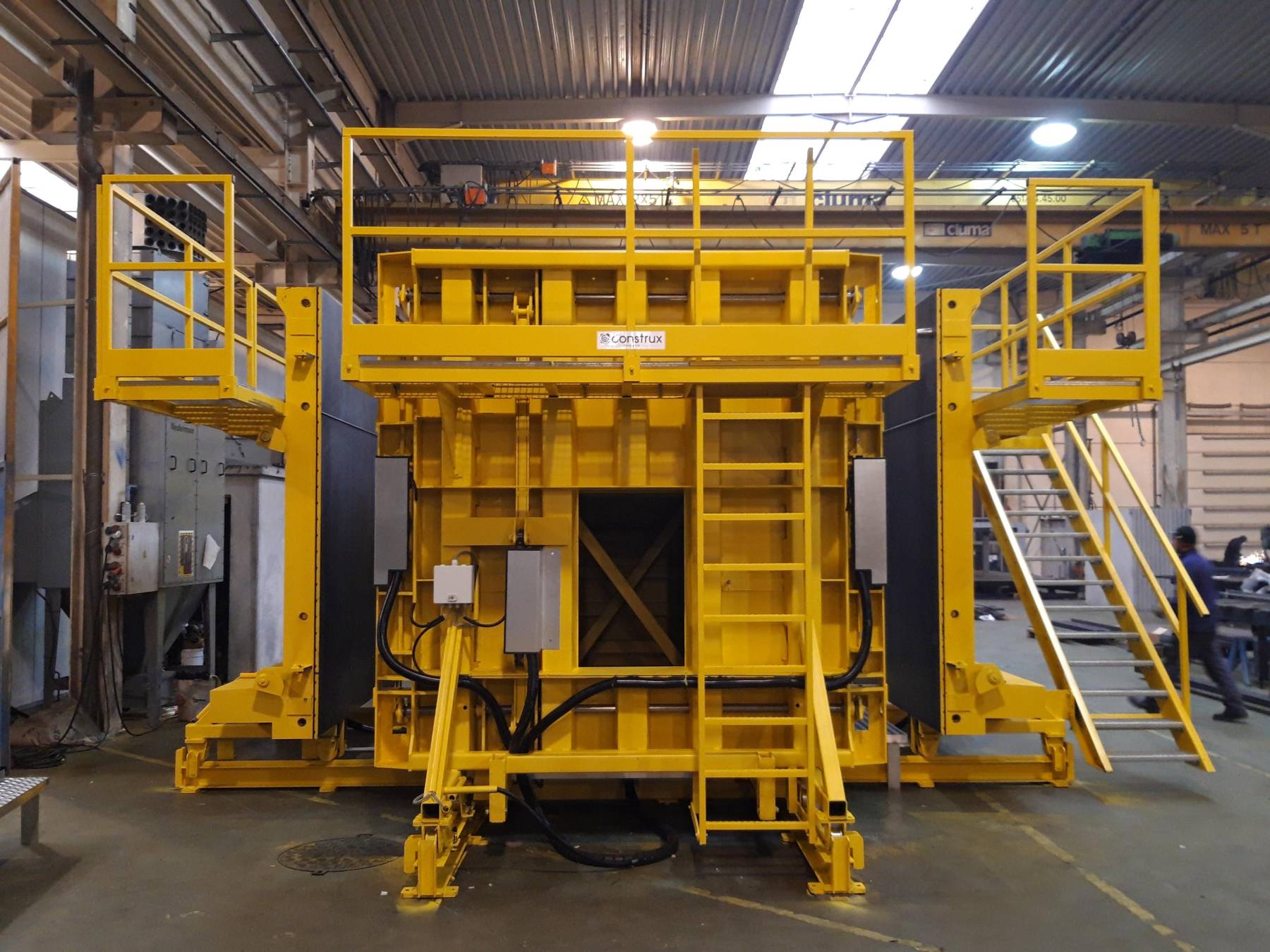

Belgien: vollautomatisch und hydraulisch betriebene Schalung für Trafostationen

Da die Hauptwände der Trafostationen gerade sind und nur die Basiswände, sowohl innen als auch außen, abgeschrägt sind, muss das Entschalen hydraulisch durchgeführt werden. Die Schalung hat 2 hydraulisch schrumpfbare Innenkerne und 4 hydraulisch bewegliche Außenwände. Nicht nur das Schrumpfen und Bewegen erfolgt hydraulisch, sondern auch das Verriegeln der Außenwände mit einem hydraulischen Keilsystem. Bevor die Außenwände vollständig geöffnet werden können, werden sie mit Hilfe einer hydraulisch betätigten Exzentereinrichtung leicht nach hinten geschoben. Die eigentliche Entschalung des Elements wird durch das Anheben der Böden und das anschließende Herausheben des Elements aus der Schalung mittels 6 perfekt synchronisierter Hydraulikzylinder und 6 Druckluftventilen eingeleitet. Construx versah die komplette Schalung mit elektronischen Ventilen, Sensoren und einem Steuerpult, wodurch alle Bewegungen kontrolliert und die richtige Reihenfolge der Bewegungen sichergestellt wurde, was Fehlbedienungen im
System ausschließt.

Liste der Sensoren:

An jeder Eckverbindung: prüfen, ob Keil offen oder Keil geschlossen
An jeder Wand: prüfen, ob Wand offen oder nicht
An jeder Ecke des schrumpfenden Kerns: prüfen, ob Kern ganz außen oder Kern ganz innen
Auf das Push-up-System: prüfen, ob System außen oder System innen/Boden innen oder Boden außen

Abfolge der Entschalungsvorgänge:
• Ziehen der Keile an den Außenecken
• Leichtes Aufschieben der Wände
• Vollständiges Öffnen der Wände
• Schrumpfen des Innenkerns
• Hochschieben des Betonelements

Abfolge der Schließvorgänge:
• Ausfahren des Innenkerns
• Schließen der Außenwände (Drücker eingefahren)
• Sichern der Außenwände durch Schließen der Keilverbindungen

Ein Tonsignal und ein Blinklicht zeigen an, wenn die Schalung in Betrieb ist. Die Elemente werden auf dem Kopf stehend mit selbstverdichtendem Beton gefertigt. Um das Wenden des Elements zu erleichtern, lieferte Construx einen speziellen Rahmen, der auf die Wendevorrichtung des Kunden passt. Alle Außenwände verfügen über Arbeitsbühnen, von denen eine mit einer Treppe und die 3 anderen mit Zugangsleitern ausgestattet sind. Construx lieferte auch eine Dachschalung.

Abmessungen der Trafostation:

Länge 3525 mm x Breite 2380 mm x Höhe 2780 mm
Wandstärke des oberen Teils: 80 mm
Basiswände innen und außen mit verschiedenen Abschrägungen

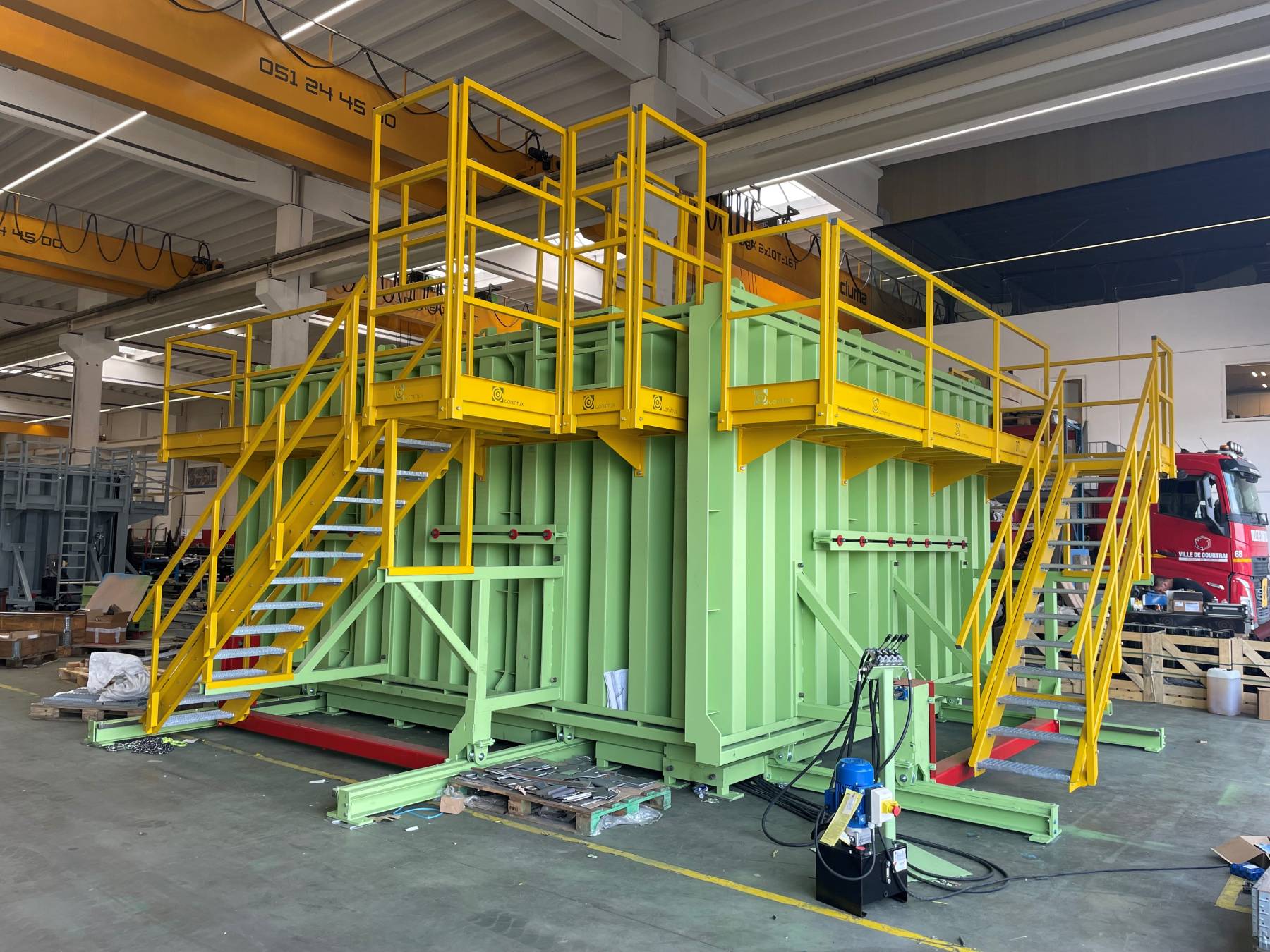

Australien: vollständig einstellbare Kastenschalung
Diese vollständig einstellbare Schalung ist für die Herstellung von Elementen mit 6 verschiedenen Längen und 3 verschiedenen Breiten mit folgenden möglichen Abmessungen konzipiert:

Innenlänge einstellbar: von 2500 mm bis 5000 mm, in 500-mm-Schritten
Innenbreite einstellbar: 2200 mm, 2500 mm und 3800 mm
Höhe: stufenlos einstellbar von 1350 mm bis 2600 mm
Wandstärke einstellbar: 150 mm, 175 mm, 200 mm und 250 mm

Die Außenwände sind mit Rollen versehen und stehen auf Schienen, da sie mit Hilfe eines Zahnradantriebs von Hand geöffnet und geschlossen werden können. Die langen Außenwände haben einen Hub von 1500 mm: 700 mm Entschalung + 800 mm einstellbar. Die kurzen Außenwände haben einen Hub von 1750 mm: 700 mm Entschalung + 1050 mm einstellbar. Die beiden langen, seitlichen Außenwände sind 6000 mm breit, und die beiden kurzen, quer verlaufenden

Außenplatten bestehen aus einer 2200 mm breiten Hauptwand und zwei Anbauteilen, einem 300 mm und einem 1600 mm breiten. Die Innenschalung hat schrumpfbare Ecken mit austauschbaren Zwischenelementen. Stahlfüße in 4 verschiedenen Breiten sitzen auf Höhenverstellern. Es liegt auf der Hand, dass es keine Zugstangen durch die Betonelemente gibt, sondern nur über und unter den Elementen verspannt wird.

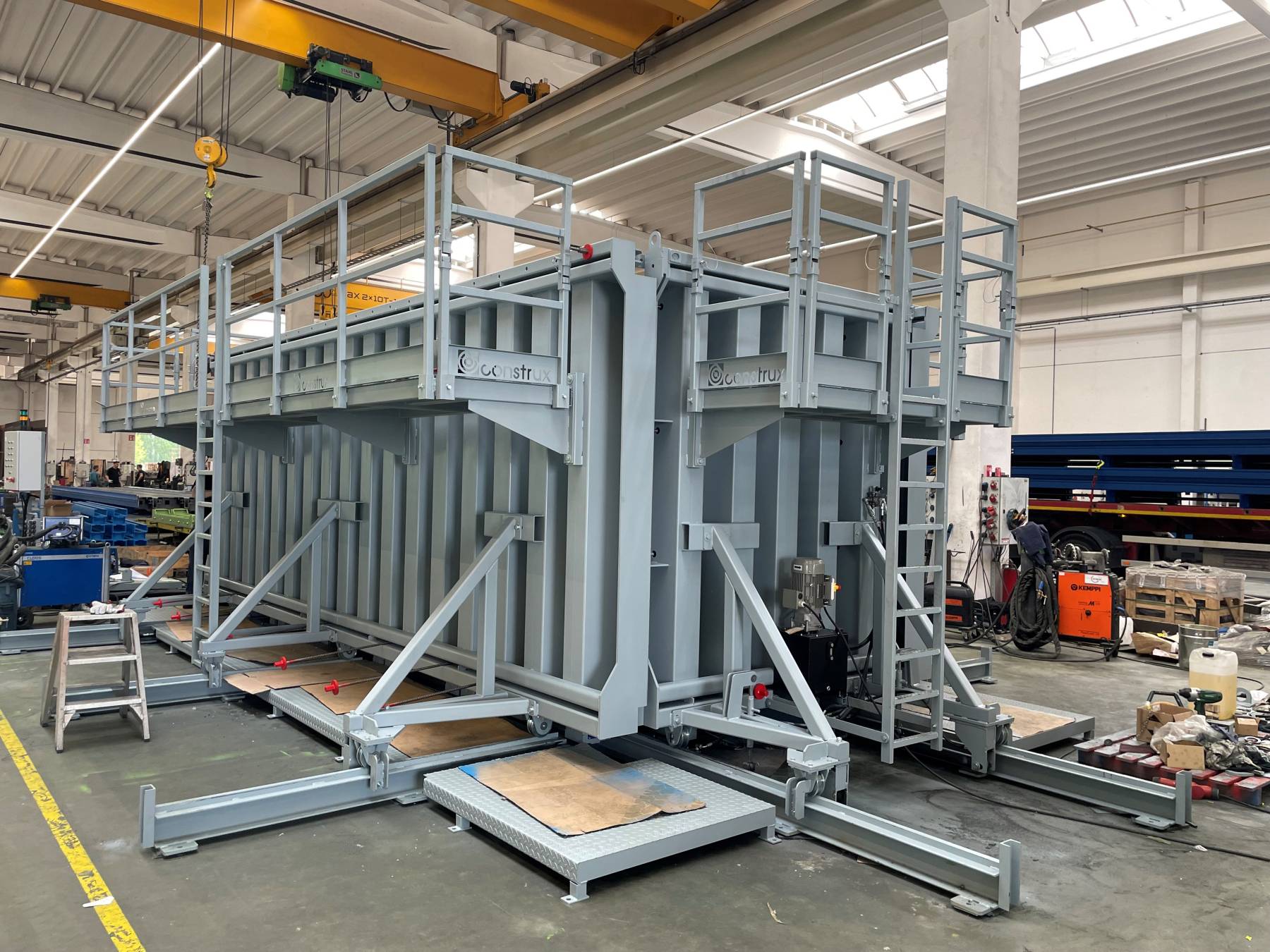

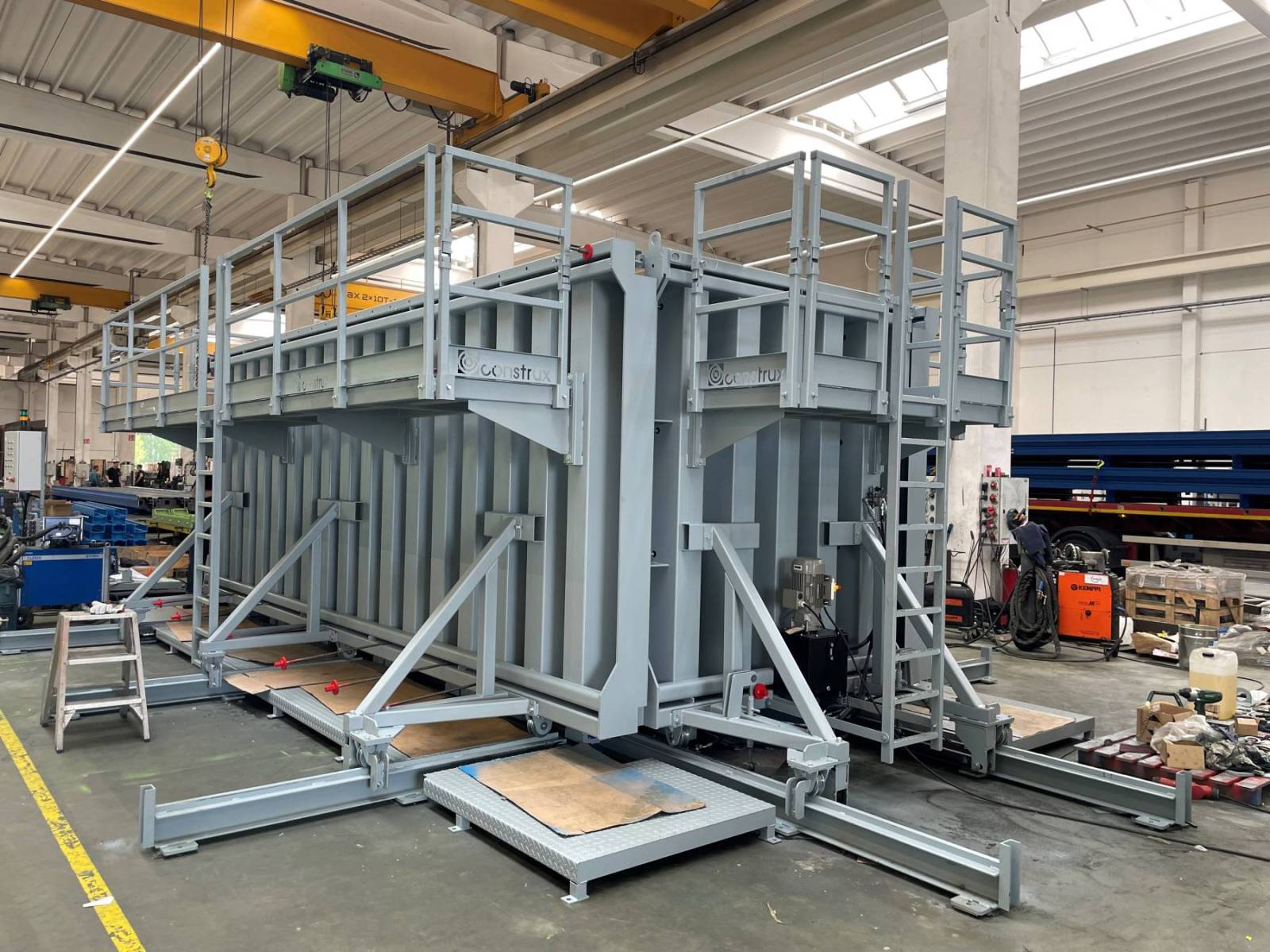

USA: vollautomatische Monobox-Schalung
Das System ist für die Herstellung von sogenannten Monoboxen geeignet. Diese Elemente sind mit einer festen Breite und verschiedenen Längen erhältlich und bilden eine Box mit einer Mindestgröße von 6' x 6' und einer maximalen Größe von 6' x 20':
• Innenbreite: 6'
• Innenlänge: 6' bis 20' in 1'-Schritten
• Wandstärke: 8", 10" und 12"

Die Idee der Schalung ist es, mit einem stabilen Chassis mit integrierten Schienen zu beginnen, auf dem alle Komponenten in Position rollen können. Die Außenwände rollen auch auf diesem Rahmen und die Höhenversteller passen auf das Chassis. Der feste Teil des Kerns besteht aus einem festen
Endsegment, das aus zwei hydraulisch schrumpfbaren Ecken und einer festen Dachplatte besteht. Ein zweites Endsegment steht auf Rädern und ist in Längsrichtung auf dem Rahmen beweglich. Auf diese Weise kann der Kern mit Zwischensegmenten erweitert werden. Die beiden verbundenen Endsegmente bilden die Mindestgröße der Box: 6' x 6'. Durch Hinzufügen von Füllsegmenten zwischen den Endsegmenten kann jede andere Innenlänge erreicht werden. Die 2 quer verlaufenden Außenwände von 6’ Länge haben 4 zusätzliche Verlängerungen von 2” und 4 zusätzliche Verlängerungen von

4” auf beiden Seiten, um die 3 verschiedenen Längen zu erreichen. Diese 2 quer verlaufenden Platten rollen zwischen den 2 Längsplatten von 22’. Die Platten können zu allen Kombinationen von Wandstärken und Kernabmessungen verbunden werden. Alle Außenwände können um 800 mm geöffnet werden, um entschalen zu können und einen einfachen Zugang zum Einsetzen der Bewehrung und Aussparungskästen zu ermöglichen. Das Öffnen und Schließen der Außenwände erfolgt hydraulisch. Alle Füllsegmente und die beweglichen Endsegmente sind mit einer hydraulischen Verriegelung ausgestattet. Diese hydraulische Verriegelungsvorrichtung besteht aus 3 einzelnen Stiften, die jeweils mit einem Hydraulikzylinder betätigt werden. Durch die hydraulische Verriegelung müssen die Arbeiter zur Montage nicht in den Kern steigen. Alle Außenwände sind mit Arbeitsbühnen und Zugangsleitern ausgestattet, und Construx lieferte auch eine zusätzliche Arbeitsplattform zwischen Außenplatten und Innenkern.

Die Zukunft des Betons gestalten
Construx Weckenmann erfüllt die Anforderungen seiner Kunden, um die am besten geeignete Lösung für die Herstellung ihrer vorgefertigten Durchlässe und Raumzellen zu erhalten. Construx Weckenmann ist ein Ingenieurunternehmen, das auf den Einsatz, die Kreativität und die Erfahrungen seiner Mitarbeiter setzt. Die Firma sieht sich mehr als Partner, denn als Lieferant und bietet schlüsselfertige Schalungslösungen für Fertigteile und Baustellen an
