Encofrados 3D complejos para plantas de prefabricados en todo el mundo

Como uno de los fabricantes de encofrados más recono cidos del mundo, Construx Weckenmann ha desarrollado a lo largo del tiempo una amplia gama de encofrados que cumplen las diversas exigencias de fabricantes de prefa bricados de todo el mundo. En estrecha colaboración con sus clientes, Construx Weckenmann intenta encontrar el encofrado más adecuado acorde con todas las especifica ciones técnicas y el presupuesto del cliente, que cumpla las dimensiones y el número de prefabricados que desea fabricar el cliente. Para empresas que suministran pasos y módulos habitacionales prefabricados como, p. ej., es taciones transformadoras y celdas carcelarias, Construx Weckenmann ha desarrollado a lo largo de los años una gama completa de encofrados altamente modernos. Con geometría fija, ajustables o totalmente automáticos, estos encofrados 3D son los más complejos existentes debido a su construcción especial y a las especificaciones técnicas de estos módulos habitacionales y pasos. Como expertos en encofrados 3D, Construx Weckenmann se convirtió en un proveedor líder para numerosos fabricantes europeos de estaciones transformadoras. Recientemente, Construx Weckenmann ha suministrado diversos encofrados a diver sos fabricantes de prefabricados de todo el mundo.

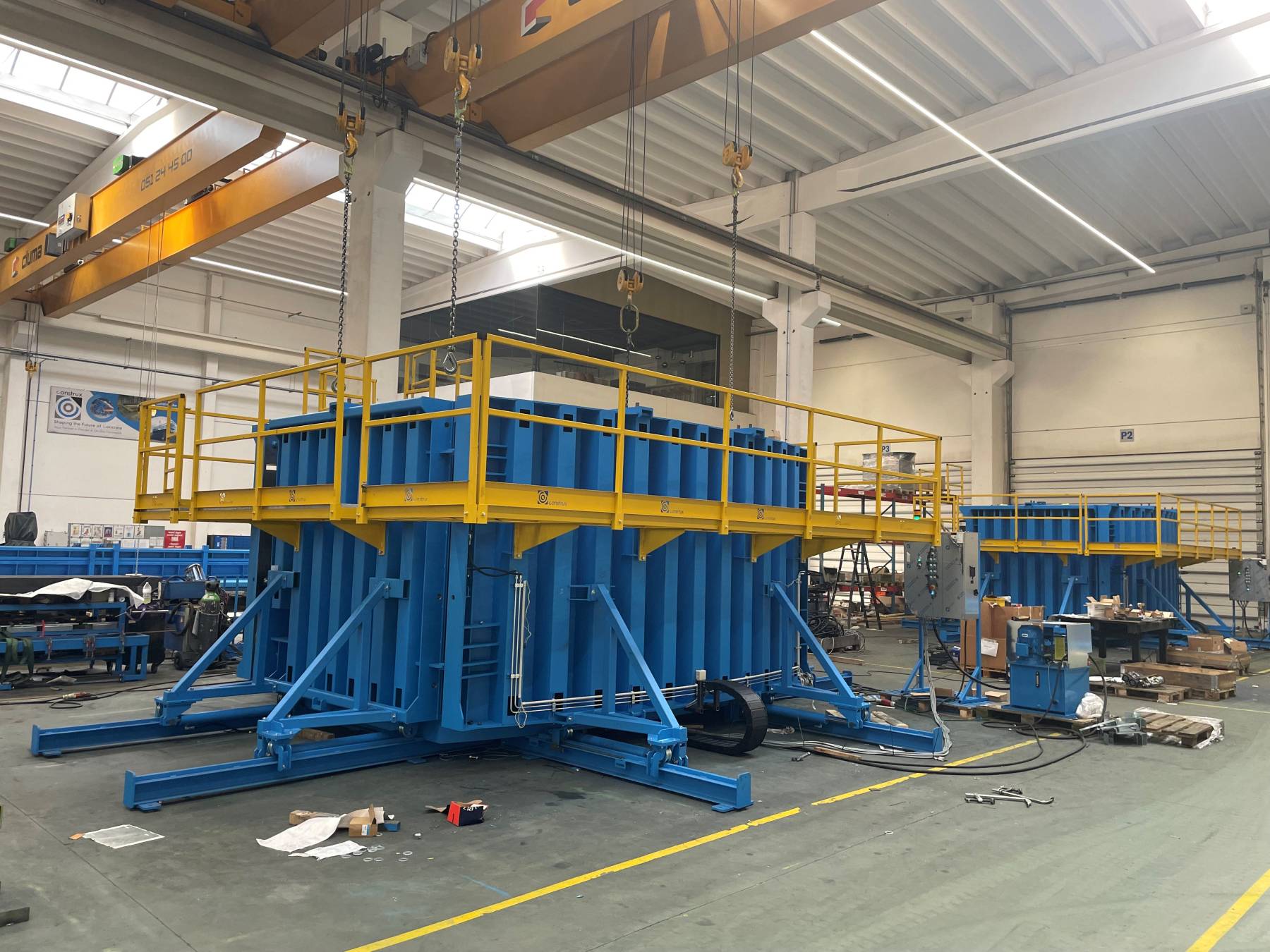

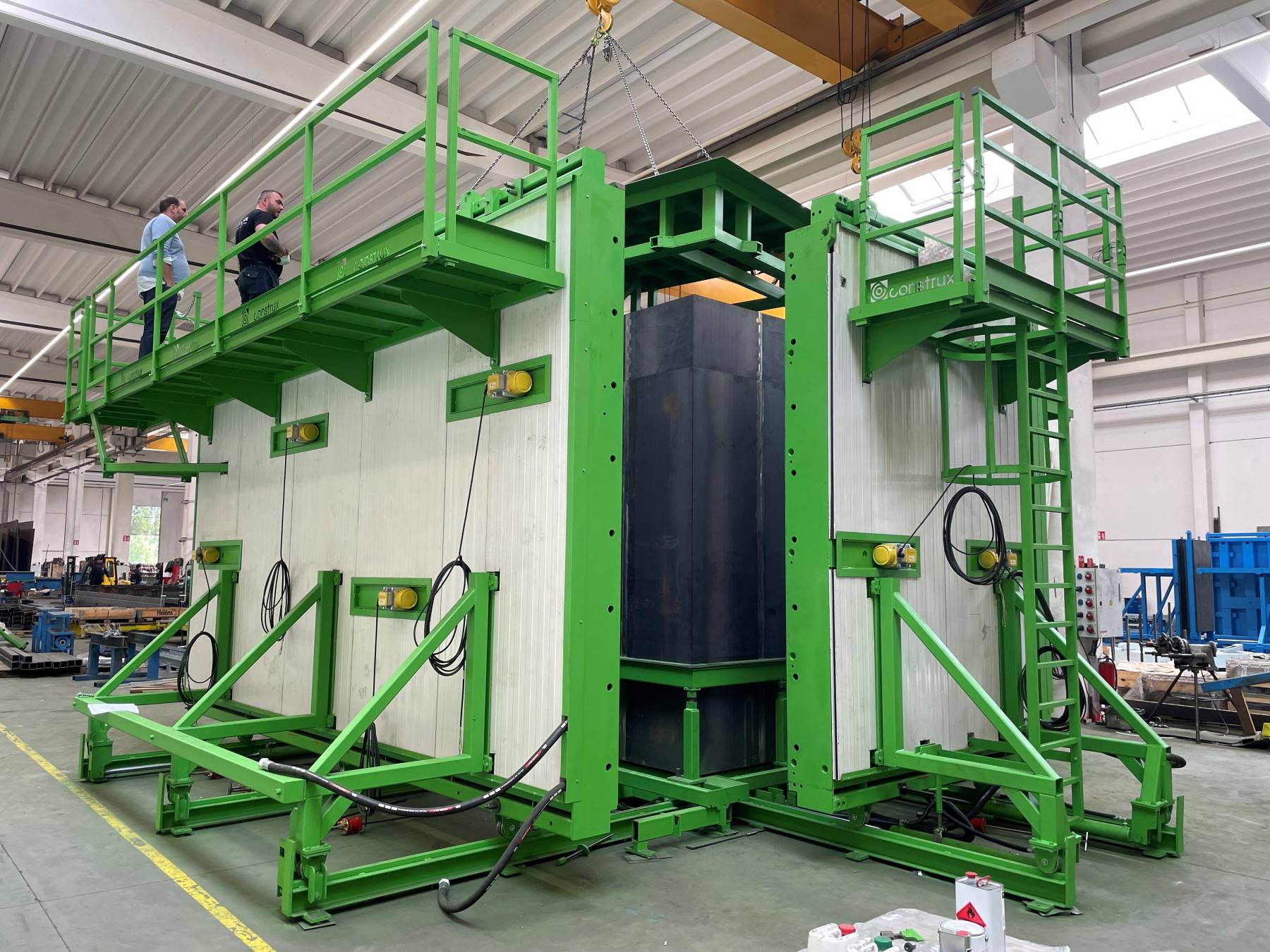

Australia: encofrados completamente automáticos para pasos

Los pasos prefabricados fabricados con estos dos encofra dos operados hidráulicamente se hormigonan lateralmente y se giran 90° después del desencofrado mediante un dis positivo de volteo. Dado que los elementos se fijan a la base de un túnel perforado, las dimensiones del encofrado debían cumplir especificaciones técnicas muy estrictas. La tolerancia para las dimensiones de la conexión (superficies inferiores con dentados de empuje fresados y entalladuras superiores machihembradas) era de +/- 0,75 mm. La anchura, la altura, las diagonales y el radio debían encontrarse dentro de una tolerancia de +/- 1,5 mm.

Requisitos geométricos de los pasos prefabricados:

• Longitud: 2380 mm + 170 mm de dentado de empuje
• Anchura exterior: 4440 mm
• Altura total exterior: 2995 mm
• Espesor de pared: 300 mm
• Espesor de la cubierta: 300 mm
• Espesor del suelo: 380 mm

Dadas las grandes cantidades que el cliente necesitaba pro ducir y los elevados costes salariales en Australia, Construx Weckenmann tomó una serie de medidas para reducir al máximo el coste de producción por unidad, haciendo que el encofrado fuera seguro de manejar y limitando al máximo el esfuerzo de trabajo. También se incluyeron válvulas y sen sores electrónicos con controladores lógicos programables para garantizar la secuencia correcta de las acciones y un procedimiento de trabajo seguro conforme a las normas australianas.

Las siguientes características hidráulicas y electrónicas de los encofrados hacen que su manejo sea seguro y reducen al mínimo el esfuerzo de trabajo:

• Apertura y cierre hidráulicos de las paredes exteriores
• Retracción hidráulica del núcleo interior
• Bloqueo hidráulico de las paredes exteriores
• Bloqueo hidráulico de las paredes exteriores hacia el núcleo interior
• Bloqueo hidráulico del núcleo interior retráctil
• Grupo hidráulico, incluyendo mangueras, válvulas, conexiones y control
• Válvulas y sensores electrónicos con controles PLC
• Control remoto para todos los movimientos hidráulicos

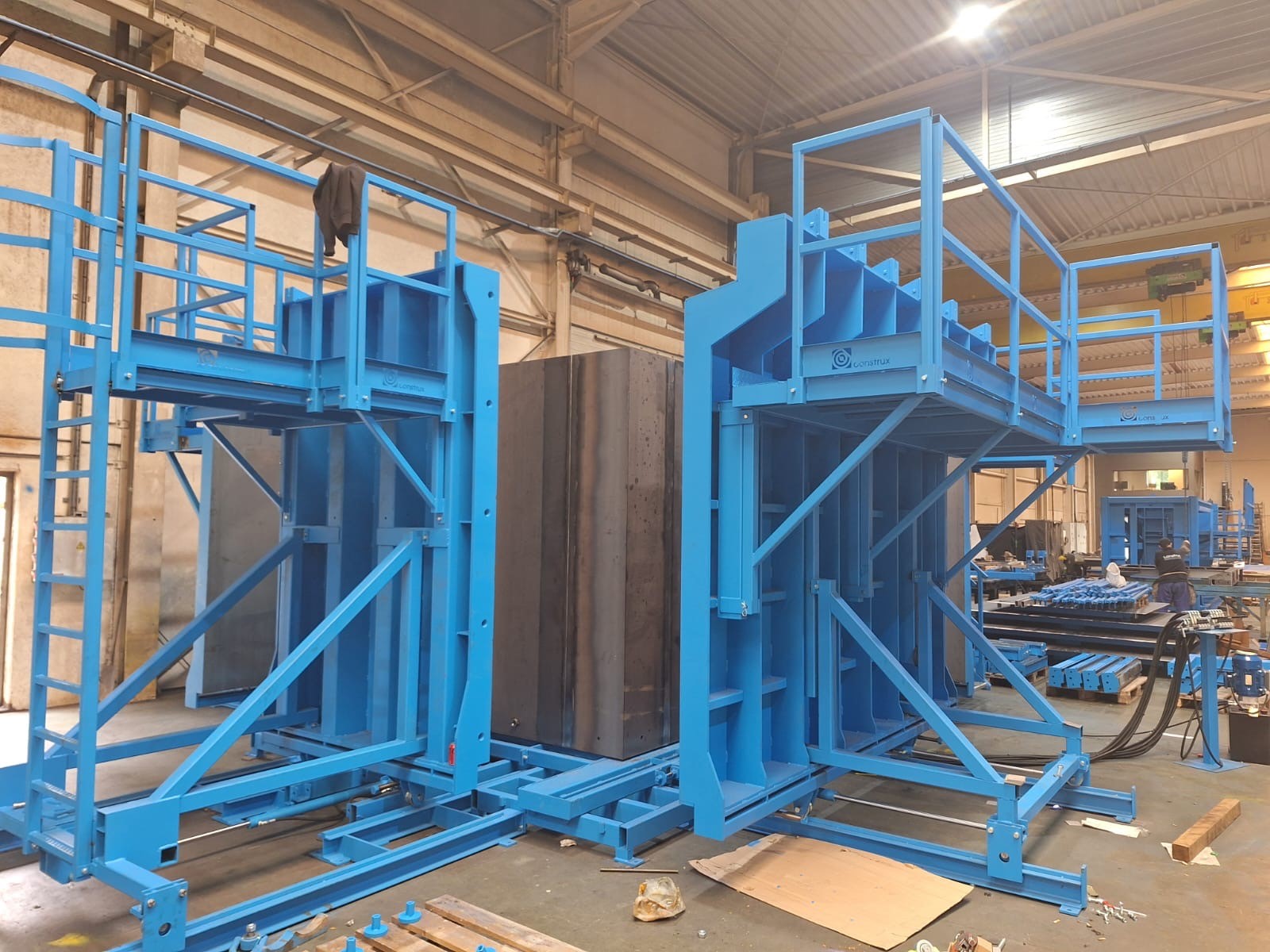

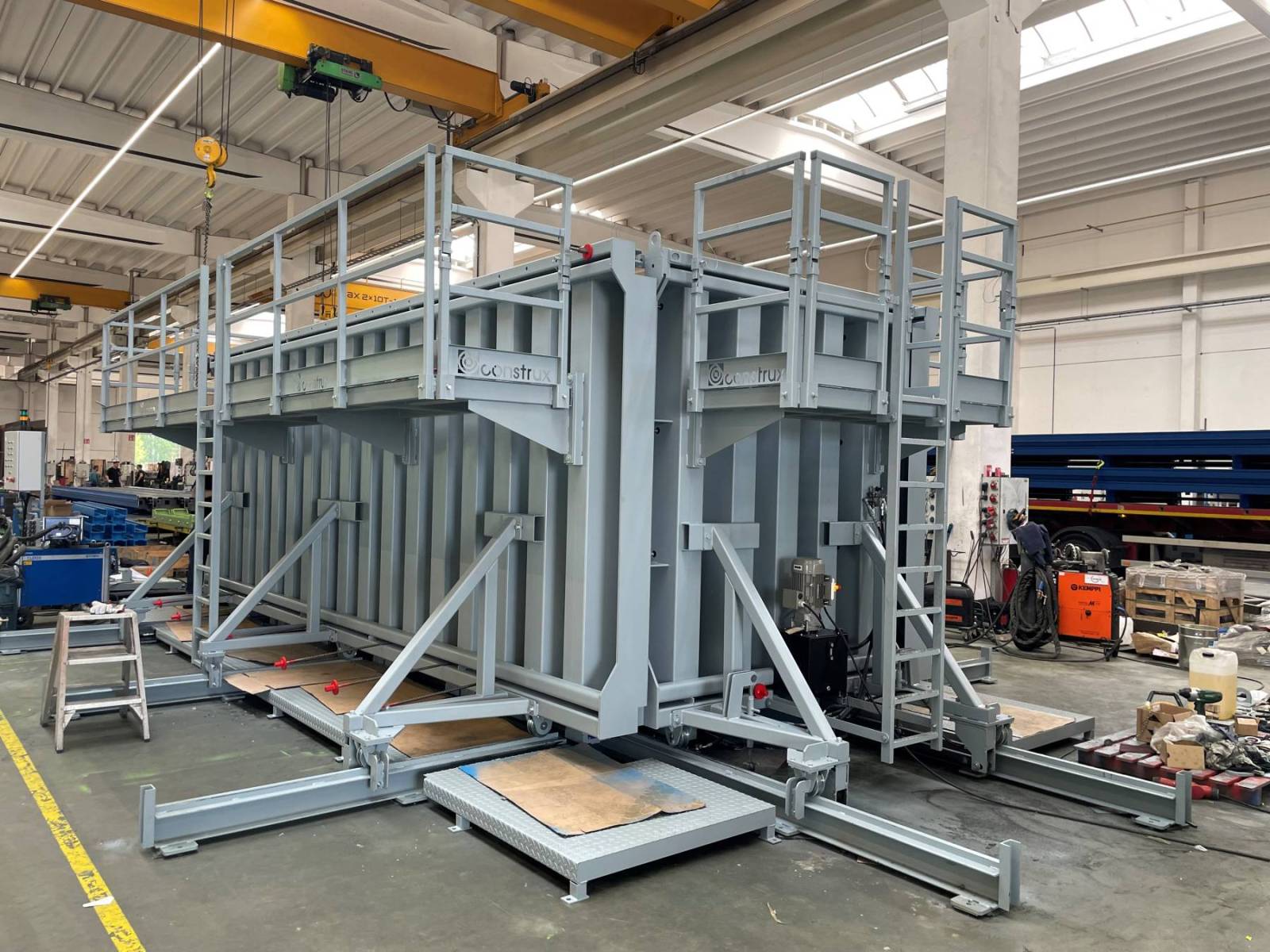

Polonia: encofrado completamente ajustable para estaciones transformadora

Estas estaciones transformadoras se hormigonan boca abajo y se giran 180° después del desencofrado. Este encofrado completamente hidráulico y eléctrico para estaciones trans formadoras ha sido concebido para la fabricación de 4 dife rentes longitudes y 2 diferentes anchuras con las siguientes dimensiones posibles:

• Longitud interior ajustable: 3150 mm, 3800 mm, 4200 mm y 4700 mm
• Anchura interior ajustable: 2600 mm y 3000 mm
• Altura interior de 2400 mm a 3000 mm, de ajuste continuo,
• Espesor de pared ajustable: 90 mm y 120 mm

Construx también puso a disposición 2 partes superiores di ferentes para el encofrado interior, lo que permite fabricar elementos con ángulos rectos entre suelo y paredes o con chaflanes grandes en ambos extremos, una característica tí pica para crear entradas de cables subterráneas.

El encofrado exterior presenta paredes desplazables hidráu licamente. La compactación de los elementos tiene lugar mediante vibradores de alta frecuencia. El encofrado inte rior está compuesto por una parte fija y varias partes móvi les, conforme a la modularidad descrita anteriormente. Las piezas intermedias se pueden usar individualmente o en conjunto. Al desencofrar, en primer lugar se bajan hidráuli camente las esquinas interiores, luego también se bajan del mismo modo las paredes del núcleo interior, dejando una abertura de 8 mm en todos los lados.

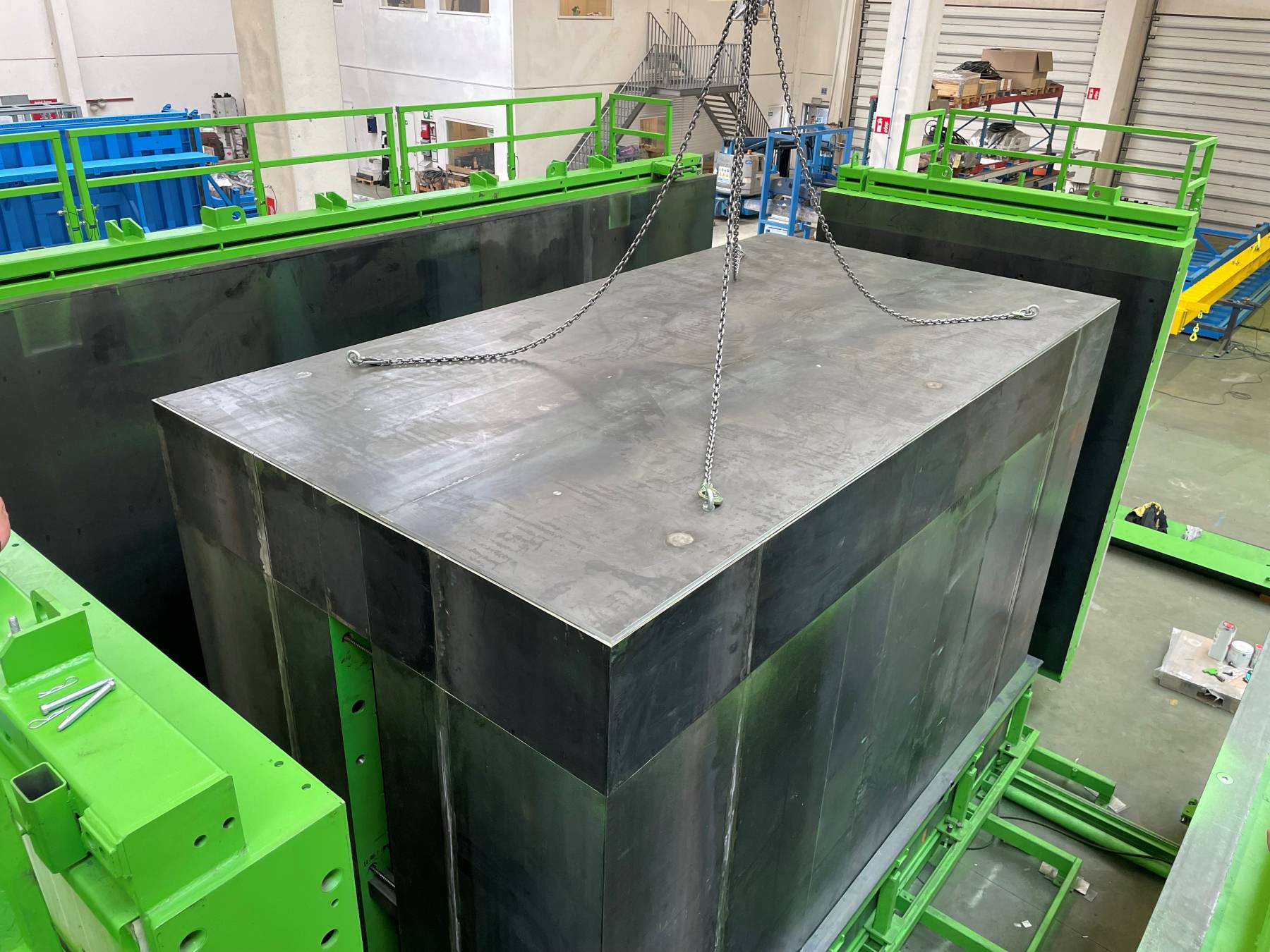

Irlanda del Norte: encofrado de pozo

Estos pozos prefabricados sirven como «cajas de comunica ción» principalmente en trabajos de infraestructura como aeropuertos, proyectos ferroviarios, carreteras y urbanizaciones. El encofrado es adecuado para la fabricación de pozos con dimensiones interiores de 1500 mm x 1500 mm a 3000 mm x 3000 mm, siendo posibles incrementos de 500 mm en ambas direcciones. La altura interior puede variar entre 400 mm y 2400 m, en incrementos de 100 mm. El espesor de la placa de pared y la placa de base puede ser de 200 mm, 250 mm o 300 mm. El encofrado es adecuado tanto para la fabricación de elementos estándar (con placa de base), como también de elevaciones de pozos (sin placa de base). Los elementos se hormigonan boca abajo y se giran 180° después del des encofrado con ayuda de un dispositivo de volteo también suministrado por Construx Weckenmann. Dadas las grandes cantidades que el cliente necesitaba producir y los elevados costes salariales, la propuesta de Construx Weckenmann in cluía una serie de medidas que permitían reducir al máximo el coste de producción por unidad.

Datos técnicos de los elementos estándar:

• Medidas interiores de los elementos, 10 diferentes tamaños:
  • 1500 mm x 1500 mm, 2000 mm, 2500 mm y 3000 mm
  • 2000 mm x 2000 mm, 2500 mm y 3000 mm
  • 2500 mm x 2500 mm y 3000 mm
  • 3000 mm x 3000 mm
• Elementos que se hormigonan en incrementos de 100 mm desde 400 mm hasta una altura interior máxima de 2400 mm
•  Espesor de pared, 3 diferentes posibilidades: 200 mm, 250 mm y 300 mm
• Espesor de la placa de base: 3 diferentes posibilidades: 200 mm, 250 mm y 300 mm
• Unión machihembrada que permite añadir elevaciones de pozo sobre el elemento base / la elevación de pozo
• Junta alzada para permitir la colocación de cubiertas sobre el elemento base / la elevación de pozo
• Soleras con estrechamiento en ambos lados cortos, máximo 500 mm x 200 mm

Datos técnicos de las elevaciones de pozo (sin placa de base):

• Con dimensiones y características similares que los elementos estándar
• Disponibles en altura de 500 mm, 750 mm y 1000 mm
• Con boquilla macho (unión machihembrada) arriba y abajo.

El encofrado suministrado por Construx Weckenmann es acorde al último estado de la técnica, se opera hidráulica mente y está equipado con todos los dispositivos de segu ridad necesarios. El encofrado es una solución adaptable y flexible para todo tipo de pozos y permite un hormigonado monolítico: paredes y placa de base simultáneamente. Las paredes exteriores, que se mueven hidráulicamente, están compuestas por 4 paredes principales y paredes intermedias para poder realizar las diferentes dimensiones necesarias. El núcleo interior de retracción hidráulica está compuesto por 4 piezas de esquina retráctiles y paredes intermedias. Las pla cas de cubierta intercambiables para los 10 diferentes tama ños de los elementos de pozo estándar están incluidas en el alcance de suministro. Estas placas de cubierta tienen cantos fresados y achaflanados y se apoyan sobre la estructura por tante del núcleo interior. Un sistema de ajuste de altura per mite alturas interiores de 400 mm a 2400 mm en incrementos de 100 mm. Las superficies inferiores y entalladuras superio res resultan en uniones machihembradas muy precisas.

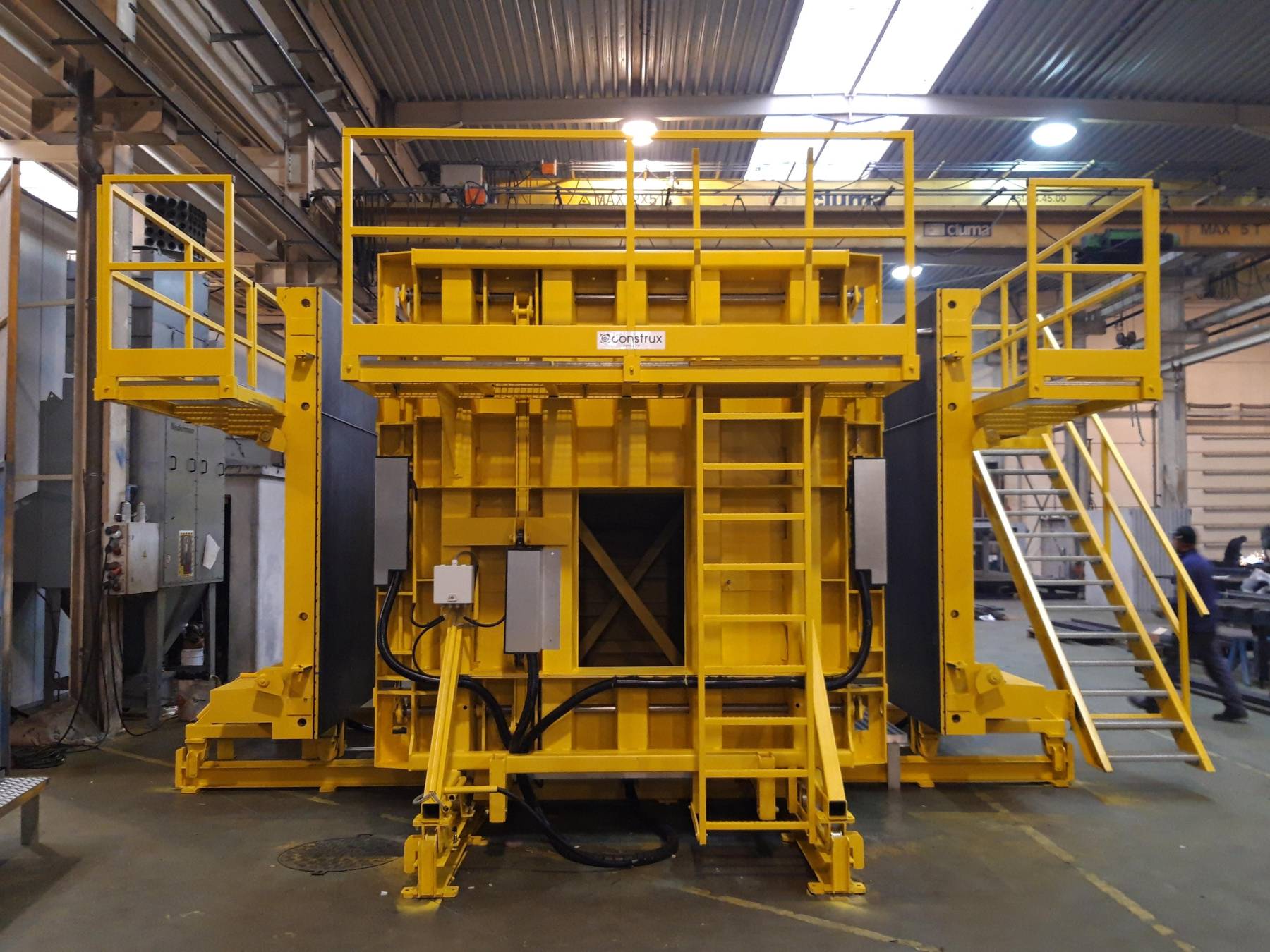

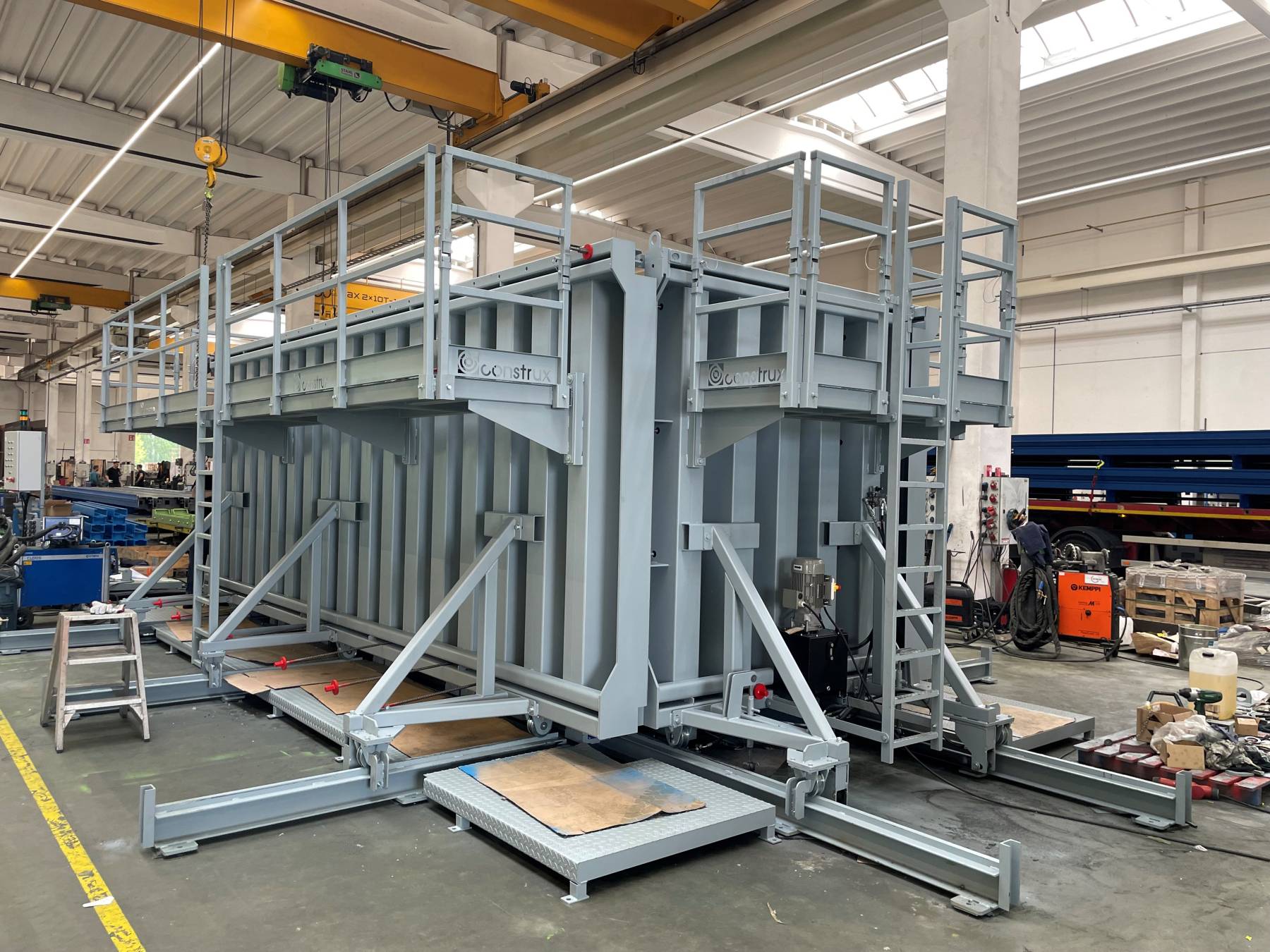

Bélgica: encofrado completamente automático y de operación hidráulica para estaciones transformadora

Puesto que las paredes principales de las estaciones transfor madoras son rectas y solo las paredes base, tanto interiores como también exteriores, son inclinadas, el desencofrado debe realizarse hidráulicamente. El encofrado presenta 2 nú cleos interiores hidráulicamente retráctiles y 4 paredes exte riores que se mueven hidráulicamente. No solo la retracción y el movimiento tienen lugar hidráulicamente, sino también el bloqueo de las paredes exteriores con un sistema de cuñas hidráulico. Antes de abrir las parades exteriores completa mente, estas deben ser desplazadas ligeramente hacia atrás con la ayuda de un dispositivo excéntrico de accionamiento hidráulico. El propio desencofrado del elemento se inicia me diante la elevación de los suelos y la elevación subsiguiente del elemento hacia afuera del encofrado mediante 6 cilindros hidráulicos perfectamente sincronizados y 6 válvulas de aire comprimido. Construx dotó al encofrado completo de válvu las electrónicas, sensores y un pupitre de control, mediante los cuales se controlan todos los movimientos y se asegura el orden correcto de los movimientos, lo que excluye errores de funcionamiento en el sistema..

Lista de los sensores:

• En cada unión de esquina: comprobar si cuña abierta o cuña cerrada
• En cada pared: comprobar si pared abierta o no
• En cada esquina del núcleo retráctil: comprobar si núcleo bien afuera o núcleo bien adentro
• En el sistema de empuje: comprobar si sistema afuera o sistema adentro/suelo adentro o suelo afuera.

Secuencia de los procesos de desencofrado:

• Tirar de las cuñas en las esquinas exteriores
• Ligero desplazamiento de las paredes
• Apertura completa de las paredes
• Retracción del núcleo interior
• Empuje hacia arriba del elemento de hormigón

Secuencia de los procesos de cierre:

• Extensión del núcleo interior
• Cierre de las paredes exteriores (empujador introducido)
• Bloqueo de las paredes exteriores cerrando las uniones de cuña

Una señal acústica y una luz parpadeante indican que el en cofrado está en funcionamiento.

Los elementos se fabrican boca abajo con hormigón auto compactante. Para facilitar el volteo del elemento, Construx suministró un marco especial adaptado al dispositivo de vol teo del cliente. Todas las paredes exteriores presentan plata formas de trabajo, de las cuales una está equipada con una escalera y otras 3 con escaleras de acceso. Construx también suministro un encofrado de techo.

Dimensiones de la estación transformadora:

• Longitud de 3525 mm x anchura de 2380 mm x altura de 2780 mm
• Espesor de pared de la parte superior: 80 mm
• Paredes base interiores y exteriores con diferentes inclinaciones

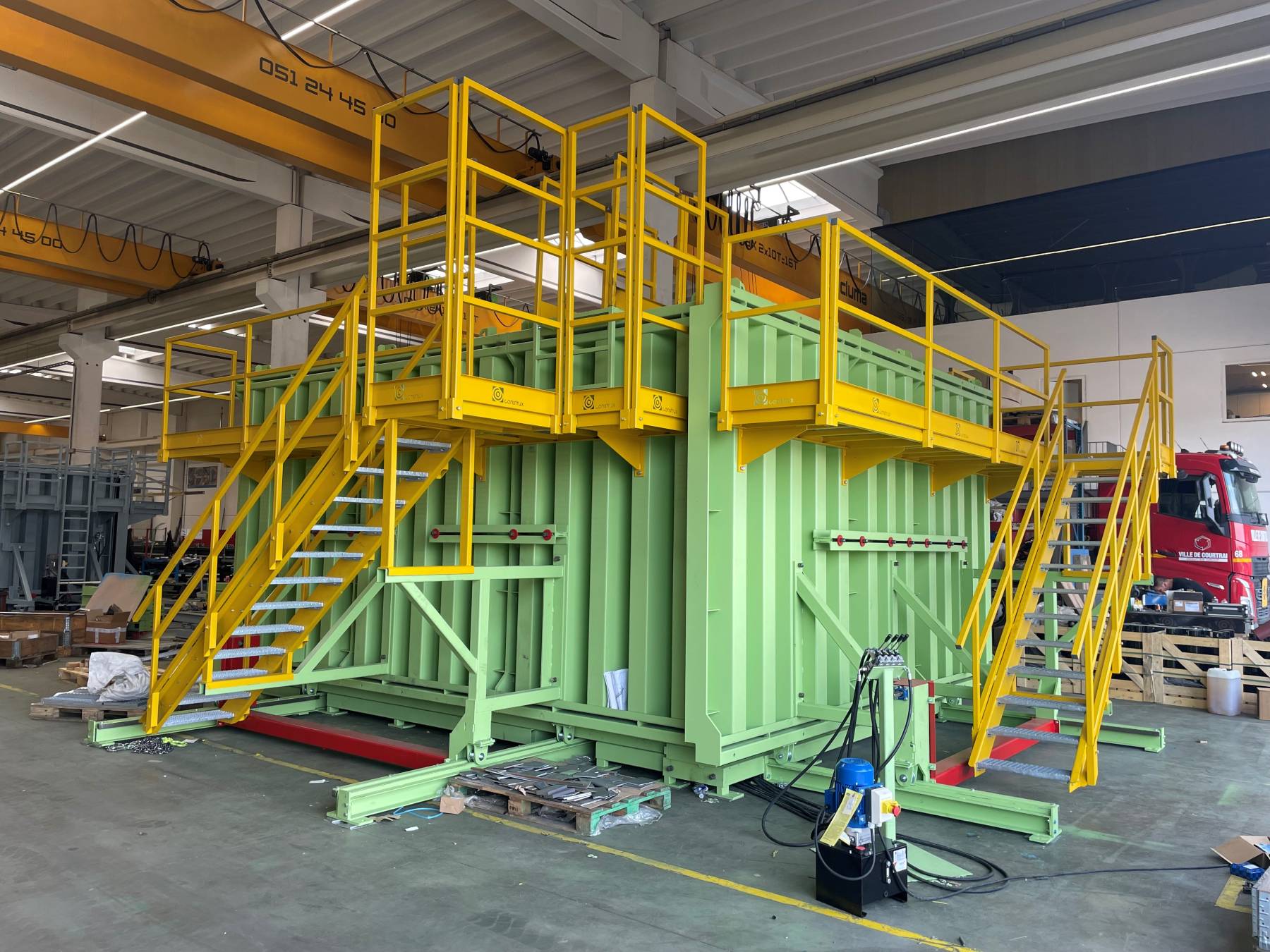

Australia: encofrado de cajón completamente ajustable

Este encofrado completamente ajustable fue concebido para la fabricación de elementos con 6 diferentes longitudes y 3 diferentes anchuras con las siguientes dimensiones posibles:

• Longitud interior ajustable: de 2500 mm a 5000 mm, en incrementos de 500 mm
• Anchura interior ajustable: 2200 mm, 2500 mm y 3800 mm
• Altura: ajustable de forma continua de 1350 mm a 2600 mm
• Espesor de pared ajustable: 150 mm, 175 mm, 200 mm y 250 mm

Las paredes exteriores están equipadas con ruedas y se apoyan sobre rieles, ya que se pueden abrir y cerrar manual mente con la ayuda de un accionamiento de rueda dentada. Las paredes exteriores largas tienen una carrera de 1500mm: 700 mm para desencofrado + 800 mm ajustables. Las paredes exteriores cortas tienen una carrera de 1750 mm: 700 mm para desencofrado + 1050 mm ajustables. Ambas paredes exteriores laterales largas tienen una anchura de 6000 mm y las dos placas exteriores cortas, que discurren transversalmente, están compuestas por una pared principal con una anchura de 2200 mm y dos elementos adicionales con anchuras de 300 mm y 1600 mm respectivamente. El encofrado interior tiene esquinas retráctiles con elementos intermedios intercambiables. Pies de acero con 4 diferentes anchuras se apoyan sobre dispositivos de ajuste de altura. Los elementos de hormigón no son atravesados por barras de tracción, sino que solo se tensa por encima y debajo de los elementos.

EE. UU.: encofrado monobox completamente automático

El sistema es adecuado para la fabricación de los denomina dos monoboxes. Estos elementos están disponibles con una anchura fija y diferentes longitudes, y forman un cajón con un tamaño mínimo de 6' x 6' y un tamaño máximo de 6' x 20':

• Anchura interior: 6'
• Longitud interior: de 6' a 20' en incrementos de 1'
• Espesor de pared: 8", 10" y 12"

La idea del encofrado es comenzar con un bastidor estable con rieles integrados, sobre el cual pueden rodar todos los componentes hasta alcanzar su posición. Las paredes exte riores también ruedan sobre este marco y los dispositivos de ajuste de altura también caben sobre el bastidor. La parte fija del núcleo está compuesta por un segmento final fijo que está compuesto por dos esquinas hidráulicamente retráctiles y una placa de techo fija. Un segundo segmento final está apoyado sobre ruedas y es móvil en dirección longitudinal sobre el marco. De este modo, el núcleo se puede ampliar con segmentos intermedios. Ambos segmentos finales uni dos forman el tamaño mínimo del cajón: 6' x 6'. Añadiendo segmentos adicionales entre los segmentos finales se puede alcanzar cualquier otra longitud interior. Las 2 paredes exte riores que discurren transversalmente con una longitud de 6’ tienen 4 prolongaciones adicionales de 2” y 4 prolonga ciones adicionales de 4” a ambos lados para conseguir las 3 diferentes longitudes. Estas 2 placas que discurren transver salmente ruedan entre las dos placas longitudinales de 22’. Las placas se pueden unir para conseguir todas las combi naciones de espesores de pared y dimensiones de núcleo. Todas las paredes exteriores se pueden abrir en 800 mm para poder desencofrar y permitir un acceso sencillo para la colocación de la armadura y las cajas de instalación. Las paredes exteriores se abren y cierran hidráulicamente. Todos los segmentos adicionales y los segmentos finales móviles están equipados con un bloqueo hidráulico. Este dispositivo de bloqueo hidráulico está compuesto por 3 clavijas indivi duales que son accionadas respectivamente con un cilindro hidráulico. Gracias al bloqueo hidráulico, los trabajadores no necesitan subir al núcleo para el montaje. Todas las paredes exteriores están equipadas con plataformas de trabajo y es caleras de acceso, y Construx suministró también una pla taforma de trabajo adicional entre las placas exteriores y el núcleo interior.

Diseñar el futuro del hormigón

Construx Weckenmann cumple con las necesidades de sus clientes para obtener la solución perfecta para la fabricación de pasos y módulos habitacionales prefabricados. Construx Weckenmann es una empresa de ingeniería que apuesta por la implicación, la creatividad y las experiencias de sus em pleados. La empresa se considera más un socio que un pro veedor y ofrece soluciones llave en mano para encofrados de prefabricados y de obra.
