Coffrages 3D complexes pour les usines de préfabrication dans le monde entier

Construx Weckenmann est un des fabricants de coffrages les plus réputés au monde qui a développé au fil du temps un vaste portefeuille de coffrages répondant aux besoins des fabricants d'éléments préfabriqués. En étroite colla boration avec le client, Construx Weckenmann essaie de trouver le coffrage le plus approprié qui répond à toutes les spécifications techniques, au budget du client, ainsi qu’aux dimensions et au nombre d’éléments préfabriqués que le client souhaite produire. Au fil des années, Construx Weckenmann a développé une gamme complète de cof frages de pointe pour les entreprises qui fournissent des dalots et modules préfabriqués comme par ex. des postes de transformation et les cellules de prison. Qu'ils soient à géométrie fixe, réglables ou entièrement automatisés, les coffrages 3D sont les coffrages les plus complexes en raison de la conception particulière et des spécifications techniques de ces modules et dalots. En tant qu'expert en coffrage 3D, Construx Weckenmann est devenu un fournisseur de pre mier plan pour de nombreux grands fabricants européens de postes de transformation. Construx Weckenmann a récemment fourni différents coffrages à de nombreux fabri cants d'éléments préfabriqués dans le monde entier.

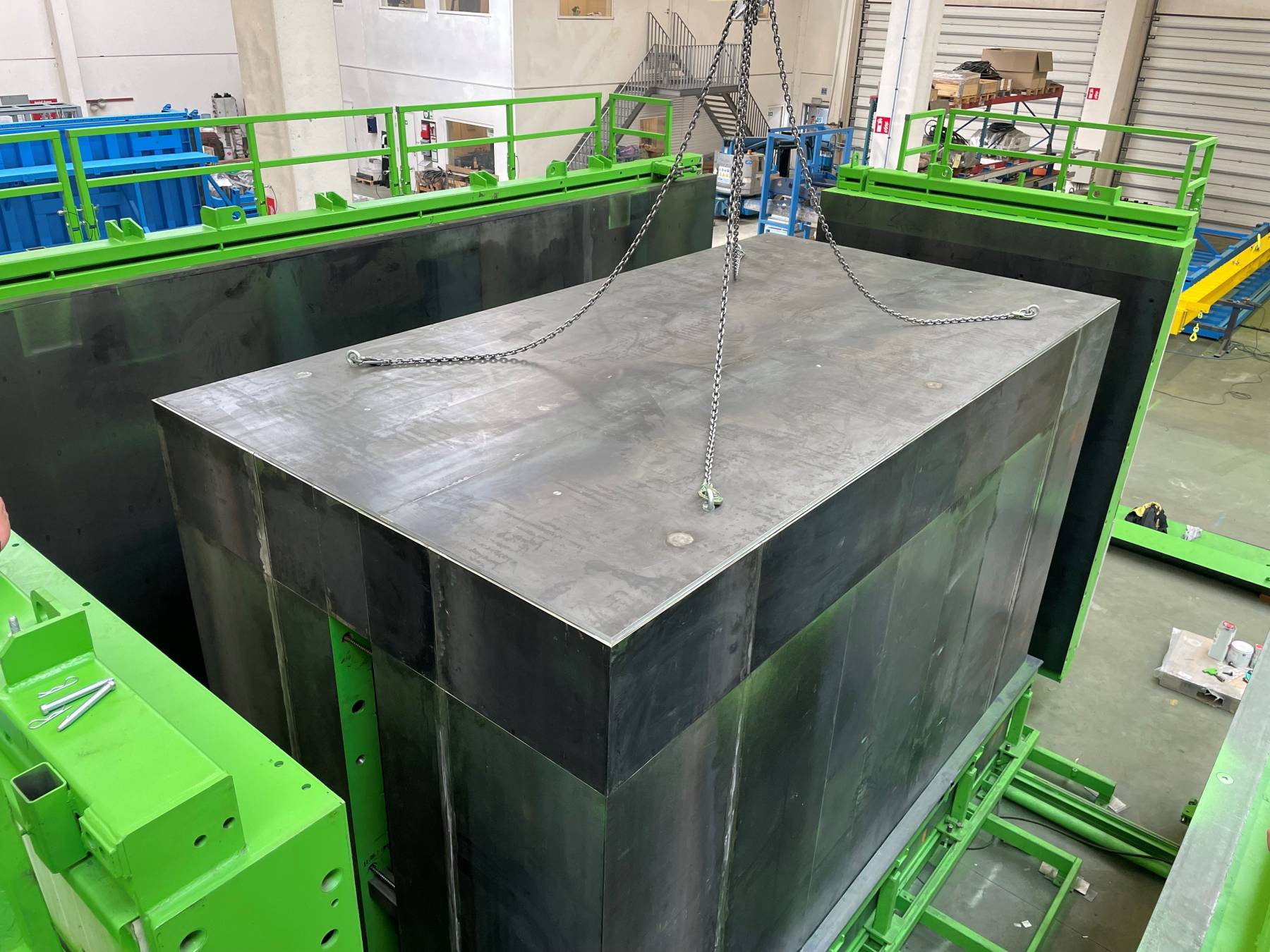

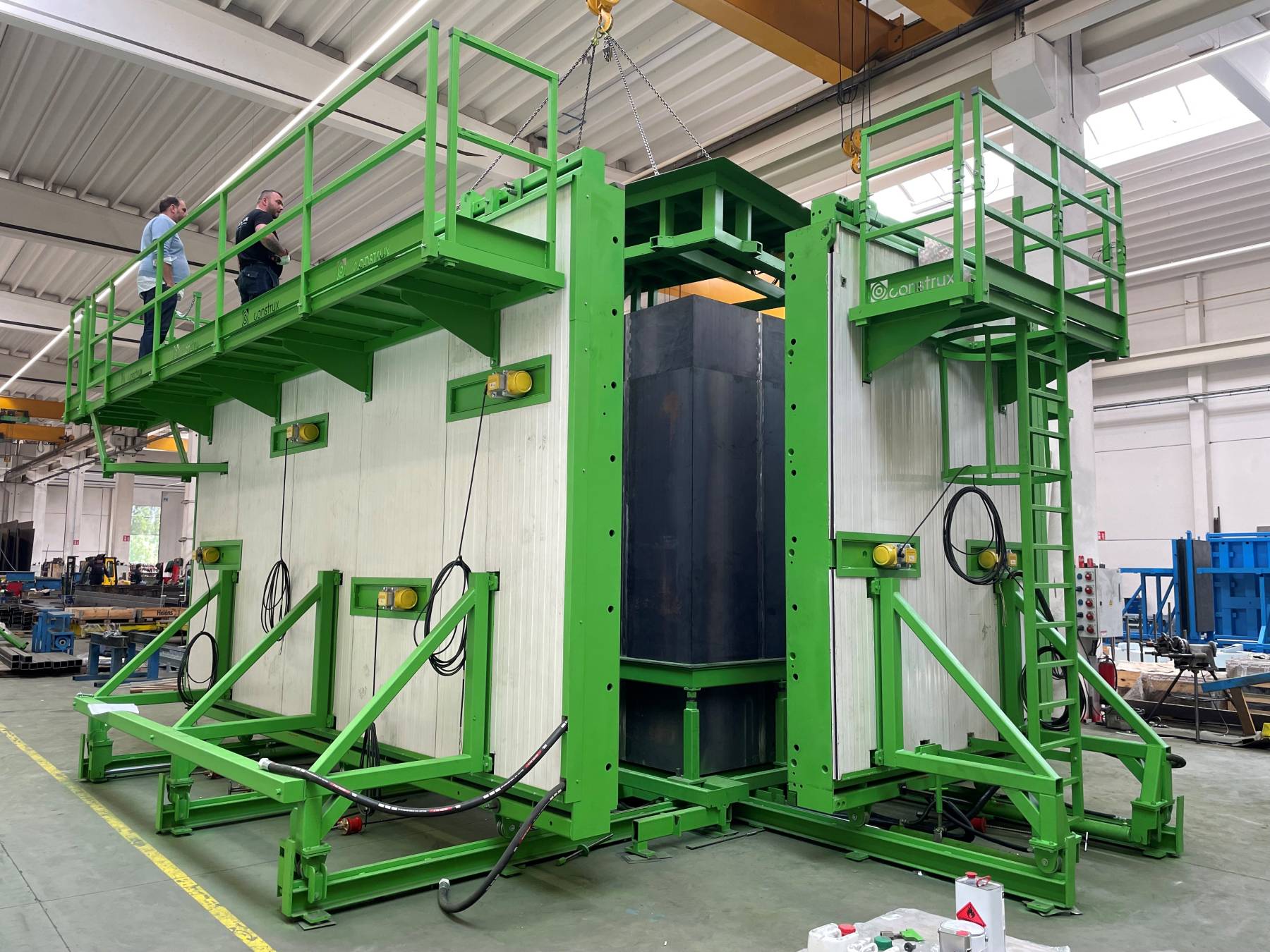

Australie: coffrages entièrement automatisés pour les dalots

Les dalots préfabriqués produits dans ces deux coffrages à commande hydraulique sont bétonnés latéralement et tour nés de 90° après le décoffrage à l'aide d'un dispositif de re tournement. Comme les éléments sont placés à la base d'un tunnel foré, les dimensions des coffrages devaient répondre à des spécifications techniques très strictes. La tolérance pour les dimensions d'assemblage (sous-faces avec ergots de cisaillement fraisés et évidements supérieurs avec rainure et languette) était de +/- 0,75 mm. La largeur, la hauteur, la diagonale et le rayon devaient se situer dans une tolérance de +/- 1,5 mm.

Exigences géométriques pour les dalots préfabriqués :

Longueur : 2 380 mm + ergot de cisaillement 170 mm
Largeur extérieure : 4 440 mm
Hauteur totale extérieure : 2 995 mm
Épaisseur de la paroi : 300 mm
Épaisseur du plafond : 300 mm
Épaisseur du sol : 380 mm

Compte tenu du grand nombre de pièces que le client de vait produire et des frais de personnel élevés en Australie, Construx Weckenmann a pris une série de mesures pour ré duire autant que possible les coûts de production unitaires en sécurisant l’utilisation des coffrages et en limitant autant que possible la main-d'œuvre. Ces coffrages abritaient éga lement des vannes électroniques et des capteurs avec des automates programmables industriels afin de garantir des séquences de travail correctes et d'assurer un processus de travail sûr conformément aux normes australiennes.

Avec les caractéristiques hydrauliques et électroniques ci-dessous, les coffrages peuvent être utilisés en toute sécu rité et réduisent autant que possible la main-d'œuvre:

Ouverture et fermeture hydrauliques des parois extérieures
Contraction hydraulique du noyau intérieur
Verrouillage hydraulique des parois extérieures
Verrouillage hydraulique des parois extérieures vers le noyau intérieur
Verrouillage hydraulique du noyau intérieur rétractable
Groupe hydraulique, y compris tuyaux flexibles, vannes, raccords et commande
Vannes et capteurs électroniques avec commandes API
Commande radio pour tous les mouvements hydrauliques

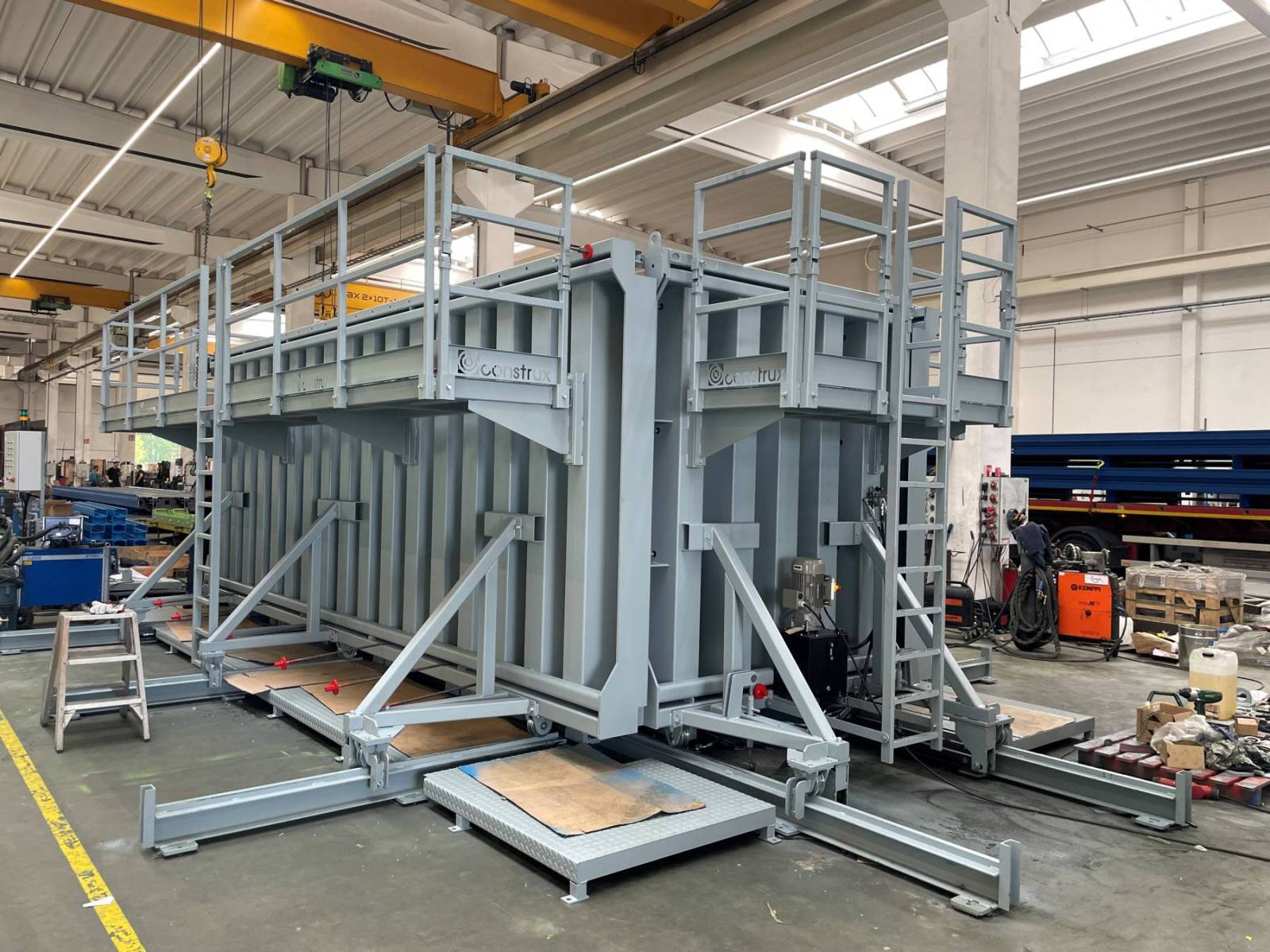

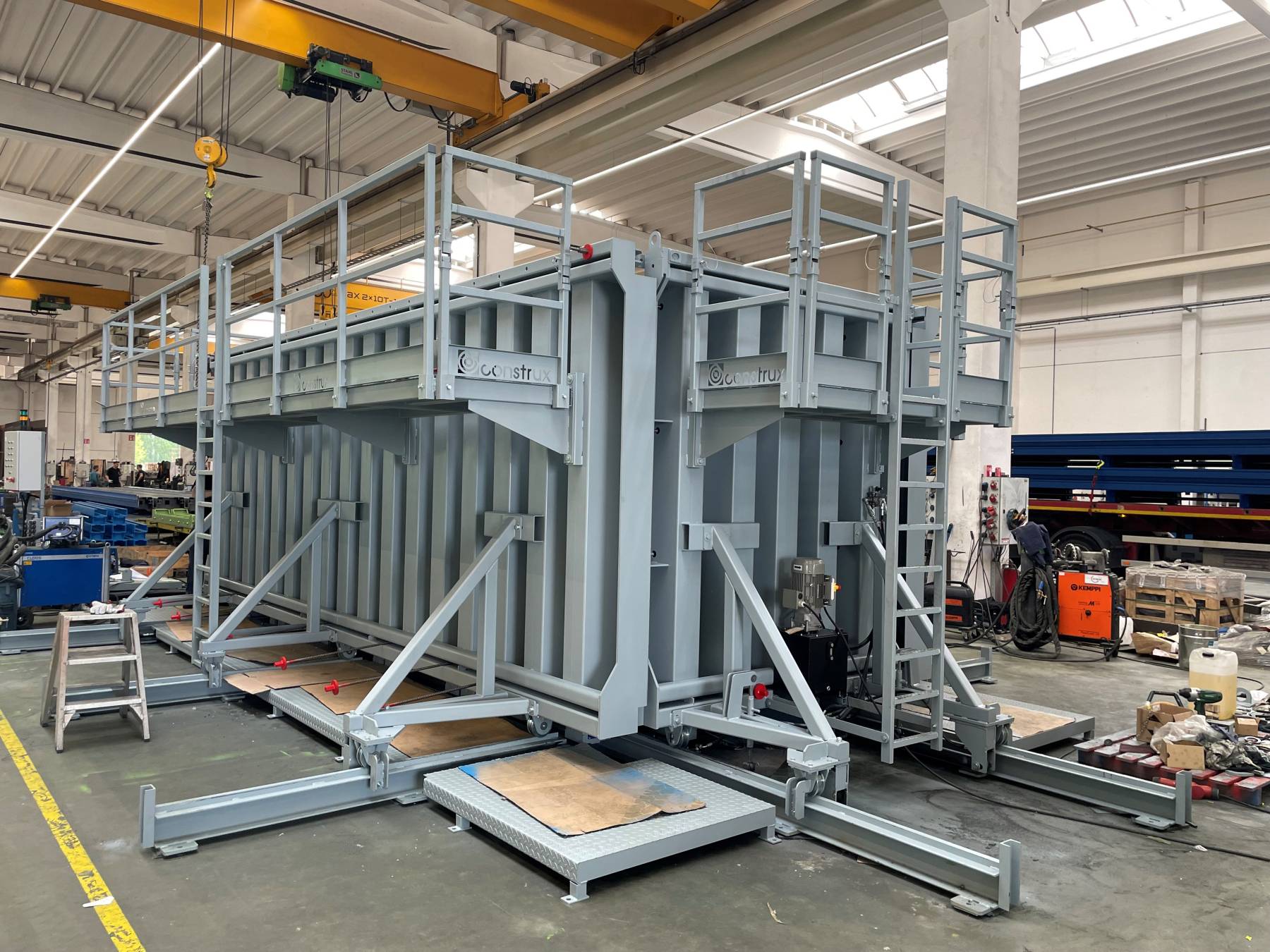

Pologne : coffrage entièrement réglable pour les postes de transformation

Ces postes de transformation sont bétonnés à l'envers et tournés de 180° après le décoffrage. Ce coffrage à com mande entièrement hydraulique et électrique pour les postes de transformation est conçu pour la fabrication de 4 longueurs et 2 largeurs différentes avec les dimensions pos sibles suivantes:

Longueur intérieure réglable : 3 150 mm, 3 800 mm, 4 200 mm et 4 700 mm
Largeur intérieure réglable : 2600 mm et 3000 mm
Hauteur intérieure réglable en continu de 2 400 mm à 3 000 mm
Épaisseur de paroi réglable : 90 mm et 120 mm

Construx a également fourni 2 parties supérieures différentes pour le coffrage intérieur afin de pouvoir réaliser des élé ments avec des angles droits entre le sol et les parois ou avec de grands chanfreins aux deux extrémités, une caractéris tique typique pour créer des entrées de câbles souterraines ? Le coffrage extérieur a des parois à déplacement hydraulique. Les éléments sont compactés à l’aide de vibrateurs à haute fréquence. Le coffrage intérieur est composé d'une partie fixe et de plusieurs parties mobiles afin de garantir la mo dularité décrite ci-dessus. Les pièces intermédiaires peuvent être utilisées séparément ou ensemble. Lors du décoffrage, les angles intérieurs sont d'abord abaissés hydrauliquement, puis les parois du noyau intérieur sont également abaissées de la même manière, de sorte à laisser une ouverture de 8 mm sur tous les côtés.

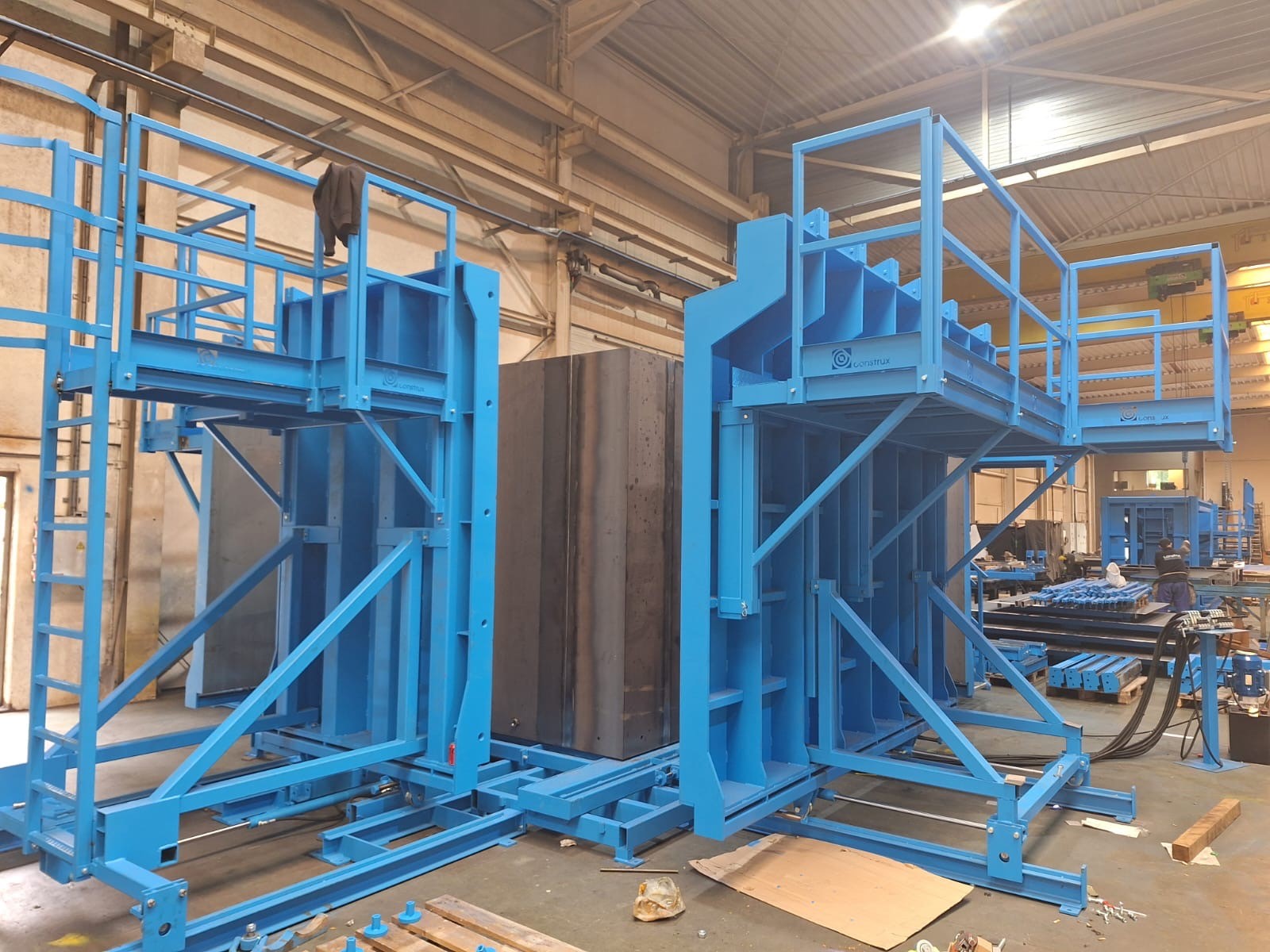

Irlande du Nord : coffrage de puits

Ces puits préfabriqués ou « boxes de communication » sont principalement utilisés dans les travaux d'infrastructure tels que les aéroports, les projets ferroviaires, les routes et les lotissements. Le coffrage convient à la réalisation de puits dont les dimensions intérieures vont de 1 500 mm x 1 500 mm à 3 000 mm x 3 000 mm, par pas de 500 mm dans les deux sens. La hauteur intérieure peut varier entre 400 mm et 2 400 mm, par pas de 100 mm. L'épaisseur de paroi et du plancher des éléments peut être de 200 mm, 250 mm ou 300 mm. Le coffrage convient aussi bien à la réalisation d'éléments standard (avec dalle de fondation) que de rehausses de puits (sans dalle de fondation). Les éléments sont bétonnés à l'envers et tournés à 180° après le décoffrage à l'aide d'un dispositif de retournement également fourni par Construx Weckenmann. Compte tenu du grand nombre de pièces que le client devait produire et des frais de personnel élevés, la proposition de Construx Weckenmann contenait une série de mesures permettant de réduire autant que possible les coûts de production unitaires.

Caractéristiques techniques des éléments standard

Dimensions intérieures des éléments, 10 tailles différentes :
1 500 mm x 1 500 mm, 2 000 mm, 2 500 mm et 3 000 mm
2 000 mm x 2 000 mm, 2 500 mm et 3 000 mm
2 500 mm x 2 500 mm et 3 000 mm
3 000 mm x 3 000 mm
Éléments à bétonner par pas de 100 mm de 400 mm jusqu'à une hauteur intérieure maximum de 2 400 mm
Épaisseur de paroi, 3 possibilités différentes : 200 mm, 250 mm et 300 mm
Épaisseur de la dalle de fondation : 3 possibilités diffé rentes : 200 mm, 250 mm et 300 mm
Assemblage à rainure et languette permettant d'ajouter des rehausses de puits à l'élément de base/rehausse de puits
Joint à feuillure pour permettre la pose de couvercles sur l'élément de base/rehausse de puits
Semelles effilées sur les deux petits côtés, maximum 500 mm x 200 mm

Données techniques des rehausses de puits (sans dalle de fondation):

Dimensions et caractéristiques similaires à celles des éléments standard
Disponible dans les hauteurs 500 mm, 750 mm et 1 000 mm
Avec embout mâle (assemblage à rainure et languette) en haut et en bas

Le coffrage fourni par Construx Weckenmann est à la pointe de la technologie, doté d’une commande hydraulique et de tous les dispositifs de sécurité nécessaires. Le coffrage est une solution adaptable et flexible pour tous les puits et permet un bétonnage monolithique : parois et dalle de fon dation en même temps. Les parois extérieures mobiles hy drauliques se composent de 4 parois principales et de parois intermédiaires afin de répondre aux différentes dimensions requises. Le noyau intérieur rétractable hydrauliquement est composé de 4 pièces d'angle rétractables et de parois inter médiaires. La livraison comprend des dalles de couverture interchangeables pour les 10 tailles différentes d'éléments de puits standard. Ces dalles de couverture présentent des bords fraisés et biseautés et reposent sur la structure por teuse du noyau intérieur. Un système de réglage en hauteur permet des hauteurs intérieures de 400 mm à 2 400 mm, par pas de 100 mm. Les sous-faces et les évidements supérieurs permettent des assemblages à rainure et languette très précis.

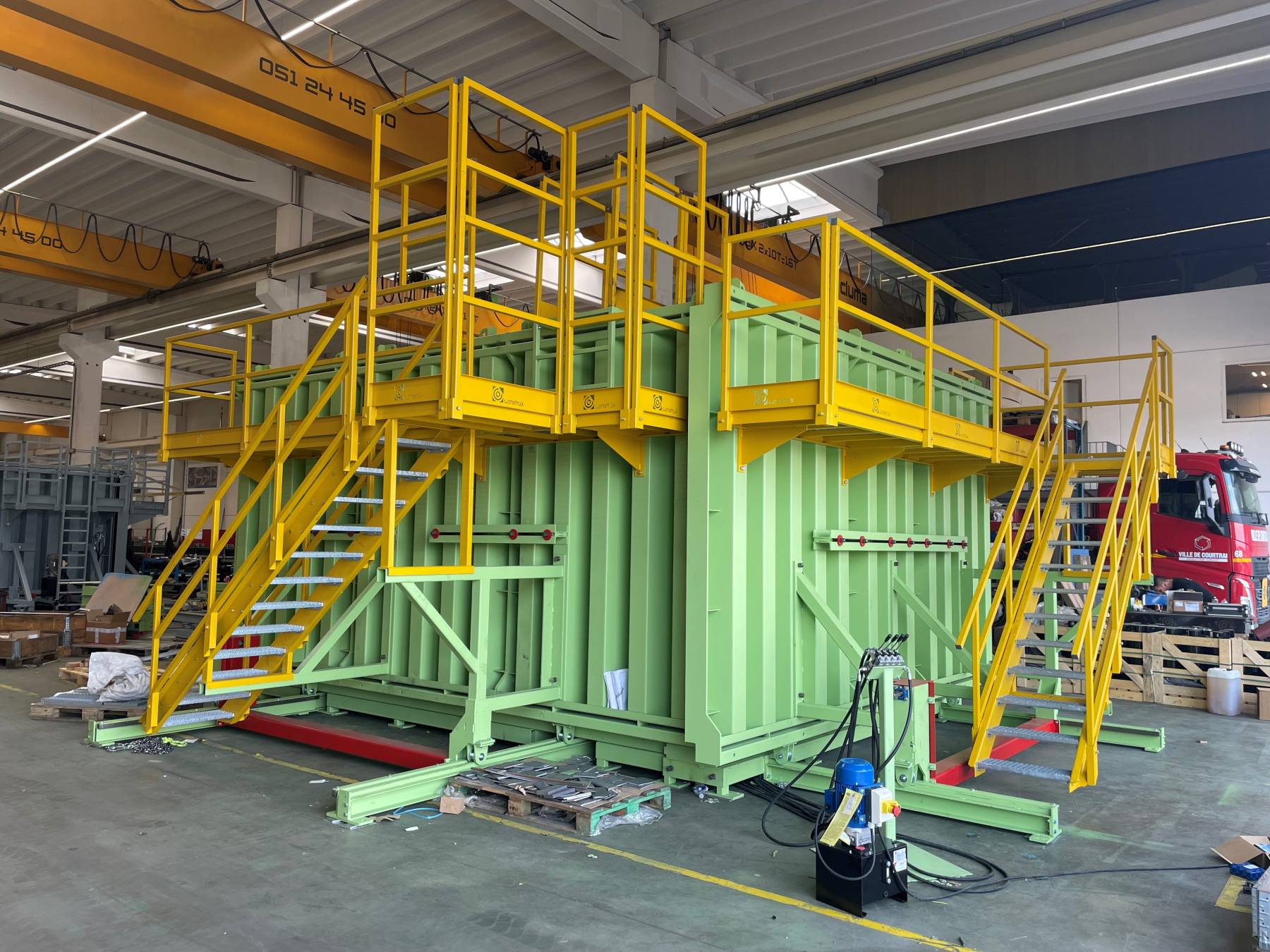

Belgique : coffrage entièrement automatique à com mande hydraulique pour postes de transformation

Comme les parois principales des postes de transformation sont droites et seules les parois de base (tant à l’intérieur qu’à l’extérieur) sont inclinées, le décoffrage doit être effectué de manière hydraulique. Le coffrage possède 2 noyaux inté rieurs rétractables hydrauliquement et 4 parois extérieures à déplacement hydraulique. La contraction et le déplace ment sont à commande hydraulique et le verrouillage des parois extérieures est également assuré par un système de cales hydrauliques. Avant que les parois extérieures puissent être complètement ouvertes, elles sont poussées légèrement vers l’arrière à l’aide d’un dispositif excentrique à commande hydraulique. Le décoffrage effectif de l'élément est initié en soulevant les fonds puis en sortant l'élément du coffrage à l'aide de 6 vérins hydrauliques parfaitement synchronisés et de 6 vannes pneumatiques. Construx a équipé le coffrage de vannes électroniques, de capteurs et d'un pupitre de com mande, afin de contrôler tous les mouvements et d'assurer des séquences de mouvement correctes, ce qui exclut toute erreur de manipulation dans le système.

Liste des capteurs :

Pour les joints d’angle : vérifier si la cale est ouverte ou fermée
Pour les parois : vérifier si la paroi est ouverte ou non
Pour les angles du noyau rétrécissant : vérifier si le noyau est complètement à l’extérieur ou à l’intérieur
Pour le système push-up : vérifier si le système est à l’extérieur ou à l’intérieur/si le plancher est à l’intérieur ou à l’extérieur

Séquence des opérations de décoffrage :

Tirer les cales aux coins extérieurs
Léger glissement des parois
Ouverture complète des parois
Rétrécissement du noyau intérieur
Déplacement de l’élément en béton vers le haut

Séquence des opérations de fermeture :

Sortie du noyau intérieur
Fermeture des parois extérieures (béquille rentrée)
Sécuriser les parois extérieures en fermant les assemblages par clavettes

Un signal sonore et un feu clignotant indiquent que le cof frage est en service.

Les éléments sont fabriqués à l’envers avec du béton auto-pla çant. Pour faciliter le retournement de l’élément, Construx a fourni un cadre spécial pour s’adapter au dispositif de retour nement du client. Toutes les parois extérieures disposent de plateformes de travail, dont l'une est équipée d'un escalier et les 3 autres d'échelles d'accès. Construx a également fourni des coffrages de toit.

Dimensions du poste de transformation :

Longueur 3 525 mm x largeur 2 380 mm x hauteur 2 780 mm
Épaisseur de paroi de la partie supérieure : 80 mm
Parois de base à l’intérieur et à l’extérieur avec différentes inclinaisons

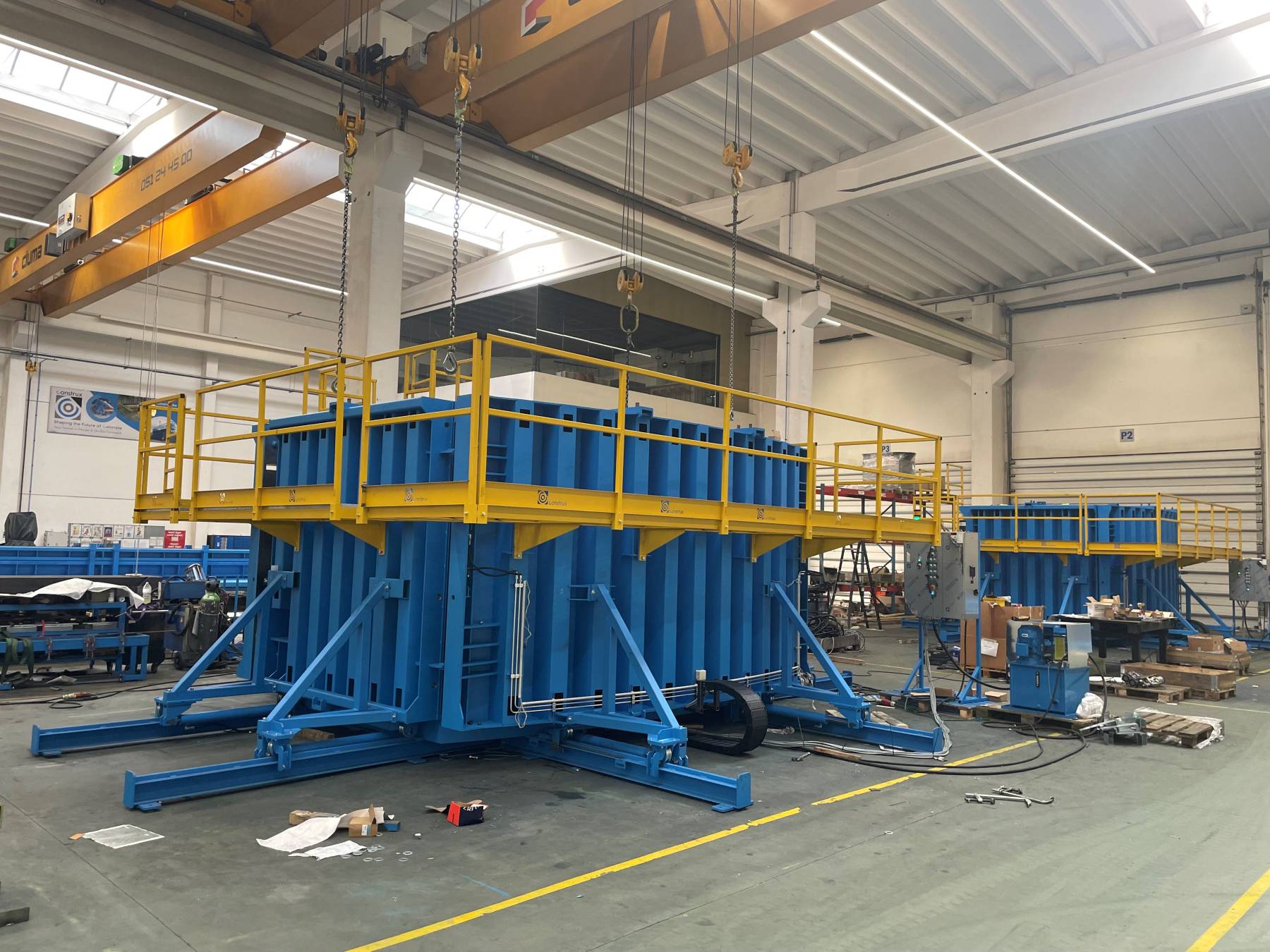

Australie : coffrage à caisson entièrement réglable

Ce coffrage entièrement réglable est conçu pour la fabrica tion d'éléments de 6 longueurs et 3 largeurs différentes avec les dimensions possibles suivantes :

Longueur intérieure réglable : de 2 500 mm à 5 000 mm, par pas de 500 mm
Largeur intérieure réglable : 2 200 mm, 2 500 mm et 3 800 mm
Hauteur : réglable en continu de 1 350 mm à 2 600 mm
Épaisseur de paroi réglable : 150 mm, 175 mm, 200 mm et 250 mm

Les parois extérieures sont équipées de roulettes et reposent sur des rails car elles peuvent être ouvertes et fermées ma nuellement à l'aide d'une commande par engrenages. Les longues parois extérieures ont une course de 1 500 mm : 700 mm pour le décoffrage + 800 mm réglables. Les parois exté rieures courtes ont une course de 1 750 mm : 700 mm pour le décoffrage + 1 050 mm réglables. Les deux longues parois extérieures latérales mesurent 6 000 mm de large et les deux courtes parois extérieures transversales se composent d'une paroi principale de 2 200 mm de large et de deux pièces rapportées, l'une de 300 mm et l'autre de 1 600 mm. Le cof frage intérieur a des angles rétractables avec des éléments intermédiaires interchangeables. Les pieds en acier de 4 lar geurs différentes reposent sur des systèmes de réglage de hauteur. Il n'y a bien entendu pas de tirants à travers les élé ments en béton, mais uniquement au-dessus et en dessous des éléments.

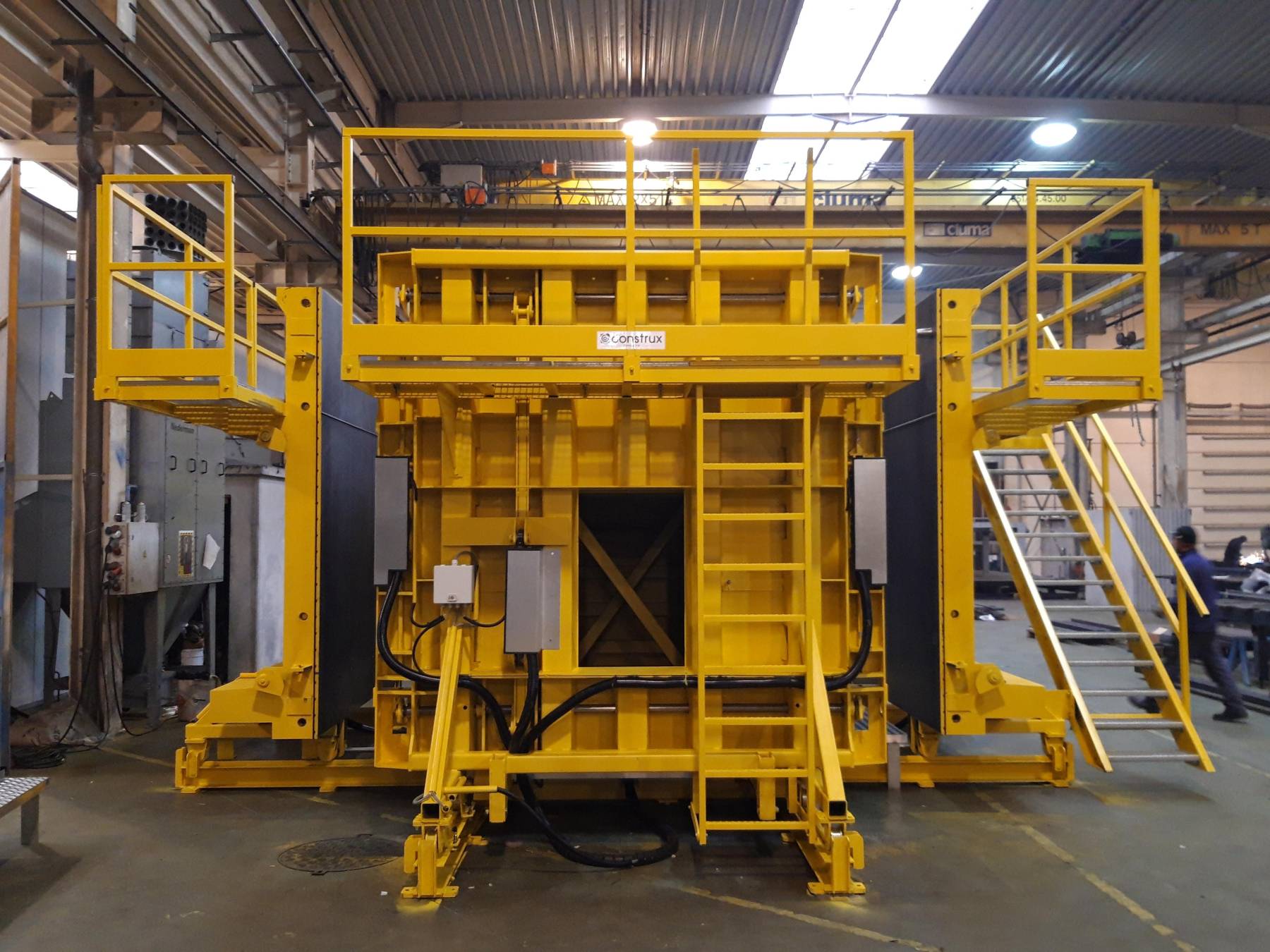

USA : coffrage monobox entièrement automatique

Le système est adapté à la fabrication de « monoboxes ». Ces éléments sont disponibles avec une largeur fixe et différentes longueurs et forment un caisson d'une taille minimum de 1 830 mm x 1 830 mm et d'une taille maximum de 1 830 mm x 6 100 mm

Largeur intérieure : 1 830 mm
Longueur intérieure : 1 830 mm à 6 100 mm, par pas de 305 mm
Épaisseur de la paroi : 205 mm, 255 mm et 305 mm

Le concept du coffrage repose sur un cadre stable avec rails intégrés sur lequel tous les composants peuvent être amenés en position. Les parois extérieures roulent également sur ce cadre et les systèmes de réglage de hauteur sont compa tibles avec le cadre. La partie fixe du noyau est constituée d'un segment d’extrémité fixe, composé de deux coins ré tractables hydrauliquement et d'une dalle de toiture fixe. Un deuxième segment d'extrémité repose sur des roues et se déplace dans le sens de la longueur sur le cadre. Le noyau peut ainsi être étendu avec des segments intermédiaires. Les deux segments d'extrémité reliés forment les dimensions mi nimum du caisson : 1 830 mm x 1 830 mm. Toute autre lon gueur intérieure peut être obtenue en ajoutant des segments intermédiaires entre les segments d'extrémité. Les 2 parois extérieures transversales de 1 830 mm de long ont 4 extensions supplémentaires de 50 mm et 4 extensions supplémentaires de 100 mm de chaque côté pour obtenir les 3 longueurs différentes. Ces 2 parois transversales roulent entre les 2 parois longitudinales de 6 705 mm. Les parois peuvent être assemblées pour former toutes les combinaisons d'épaisseurs de paroi et de di mensions de noyau. Toutes les parois extérieures peuvent être ouvertes de 800 mm pour permettre le décoffrage et un accès facile pour la mise en place des armatures et des boîtes de réservation. L'ouverture et la fermeture des parois extérieures se font par commande hydraulique. Tous les segments intermédiaires et les segments d'extrémité mobiles sont équipés d'un verrouillage hydraulique. Ce dispositif de verrouillage hydraulique se compose de 3 goupilles individuelles actionnées par un vérin hydraulique. Grâce au verrouillage hydraulique, les ouvriers n'ont pas be soin de monter dans le noyau pour le montage. Toutes les parois extérieures sont équipées de plates-formes de travail et d'échelles d'accès ; Construx a également fourni une plate-forme de travail supplémentaire entre les parois extérieures et le noyau intérieur.

Façonner l’avenir du béton

Construx Weckenmann répond aux exigences de ses clients afin d'obtenir la solu tion la plus appropriée pour la fabrication de leurs dalots et modules préfabriqués. Construx Weckenmann est une entreprise d'ingénierie qui mise sur l'engagement, la créativité et l'expérience de ses employés. L'entreprise se considère davantage comme un partenaire que comme un fournisseur et propose des solutions de cof frage clés en main pour les éléments préfabriqués et les chantiers.
