Fabricante de encofrados belga  equipa nueva fábrica de prefabricados  de hormigón en Hungría

Una de las mayores empresas constructoras húngaras con sede en Budapest, que se ha especializado en la planificación y la construcción de edificios industriales, públicos, comerciales y de logística, ha abierto recientemente una nueva fábrica de prefabricados de hormigón.

La nueva planta de producción, que se acaba de inaugurar, está pensada para fabricar elementos de hormigón armado y pretensado. Los servicios de la empresa incluyen la plani ficación, fabricación, suministro y montaje, de manera que puede suministrar componentes de alta calidad para una amplia gama de proyectos de construcción. Para iniciar la producción de prefabricados de hormigón se encargó a Construx que suministrara un paquete completo consis tente en encofrados, máquinas y accesorios para la pro ducción de elementos de muro prefabricados, escaleras y pilares, así como vigas de hormigón pretensado.

Construx suministró una serie de encofrados diversos:

• Encofrado ajustable hidráulicamente para viga de hormigón pretensado en I y en T
• Pista de producción con sistema modular de encofrados laterales para vigas de hormigón pretensado rectangulares
• Encofrados en batería hidráulicos para pilares con bases de cimentación integradas
• Encofrados en batería hidráulicos para pilares
• Encofrado de doble cara ajustable eléctricamente para escaleras
• Mesas basculantes accionadas hidráulicamente

Encofrado ajustable hidráulicamente para viga de hormigón pretensado en I y en T

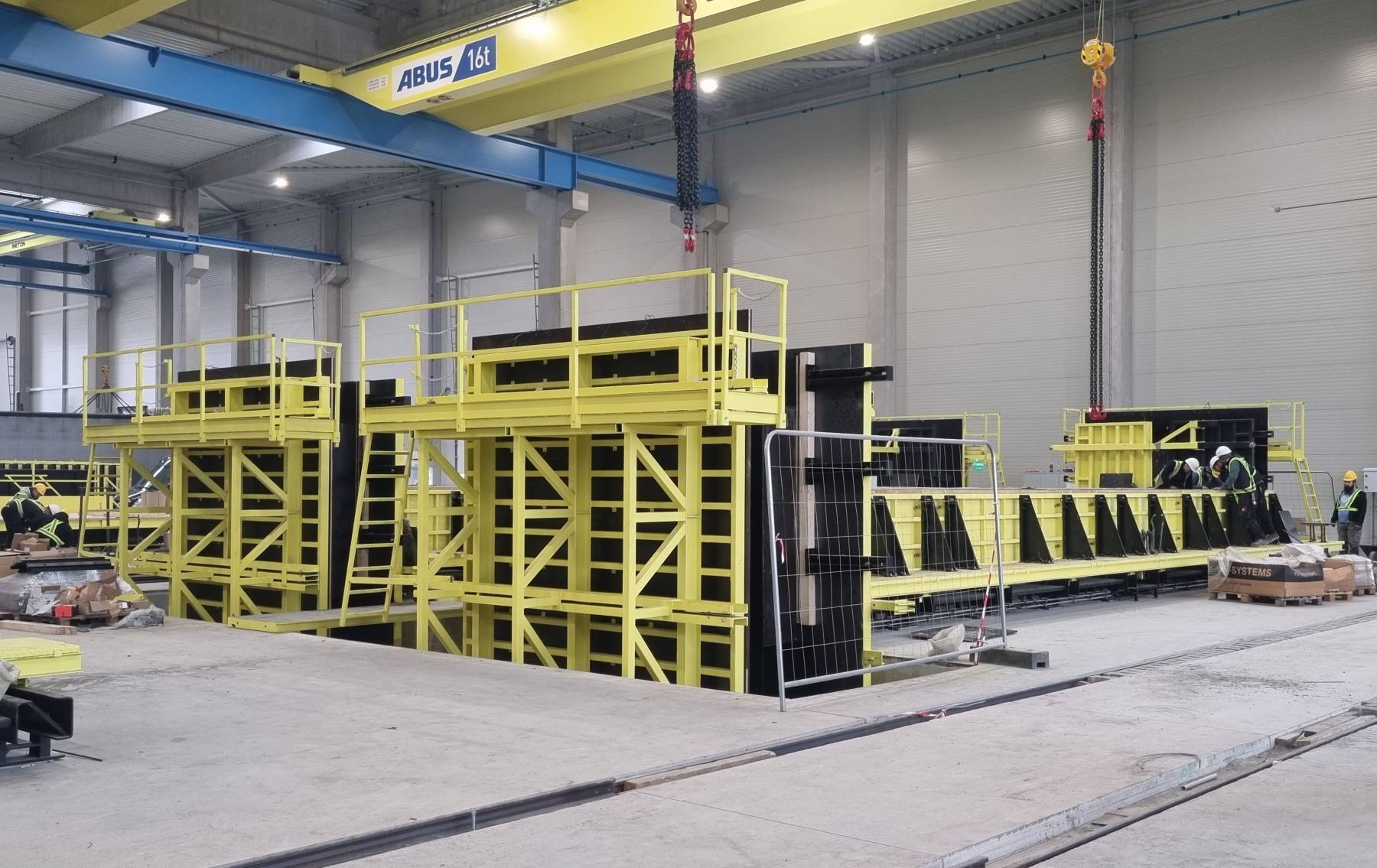

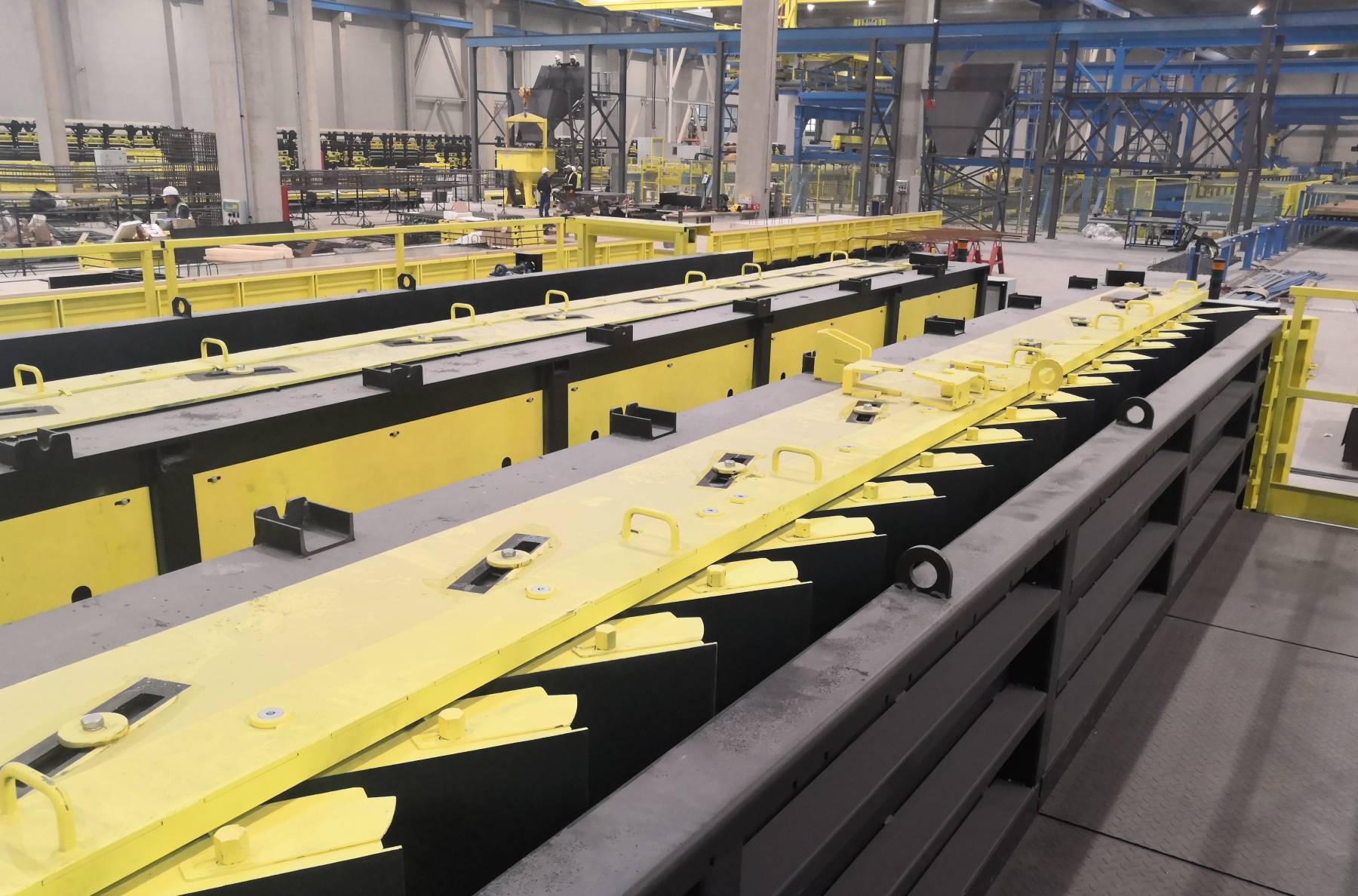

El cliente había estado buscando una solución flexible para fabricar diferentes tipos de vigas pretensadas en I y en T. Construx instaló entre dos estribos un encofrado de vigas de 100 m de largo para la producción de vigas de hormi gón. El encofrado está dividido en cuatro secciones de 25 m cada una. Cada sección se puede desplazar por separado o en combinación con una o varias secciones. El encofrado completo se apoya sobre plataformas móviles y cuenta con dos lados móviles. Las paredes laterales se abren y se cierran hidráulicamente. Los cilindros hidráulicos que mueven las pa redes laterales se pueden controlar de dos maneras: a través del teclado del armario de distribución o con el mando a distancia. Los perfiles de los cordones de los laterales se fijan a las plataformas móviles con un sistema de apriete que se encuentra abajo. Los encofrados laterales están divididos en segmentos de 1,5 m, 2 m, 3 m y 6 m. El encofrado de 100 m de largo está preparado para el hormigonado de varias vigas de hormigón pretensado en fila. El encofrado permite llevar a cabo la producción de una gran variedad de vigas.

Las típicas vigas en I y en T con una longitud que oscila entre 13 m y 31 m están disponibles en los modelos más diversos:

• Altura total de la viga: de 1050 mm a 2000 mm
• Grosor del alma: de 120 mm a 320 mm
• Anchura del cordón superior: de 400 mm a 800 mm
• Grosor del cordón superior: de 100 mm a 300 mm
• Anchura del cordón inferior: de 400 mm a 600 mm
• Grosor del cordón inferior: de 300 mm a 400 mm

El ajuste de la forma geométrica del encofrado para la pro ducción de las vigas correspondientes se lleva a cabo con tableros de madera de encofrado cortados a media, que se fijan entre los perfiles del cordón del encofrado. Los insertos de suelo se deben fabricar de madera y colocar sobre las vigas transversales. Para crear un entorno de trabajo seguro, un lado del encofrado cuenta con una plataforma de trabajo.

Pista de producción con sistema modular de encofrados laterales para vigas de hormigón pretensado rectangulares

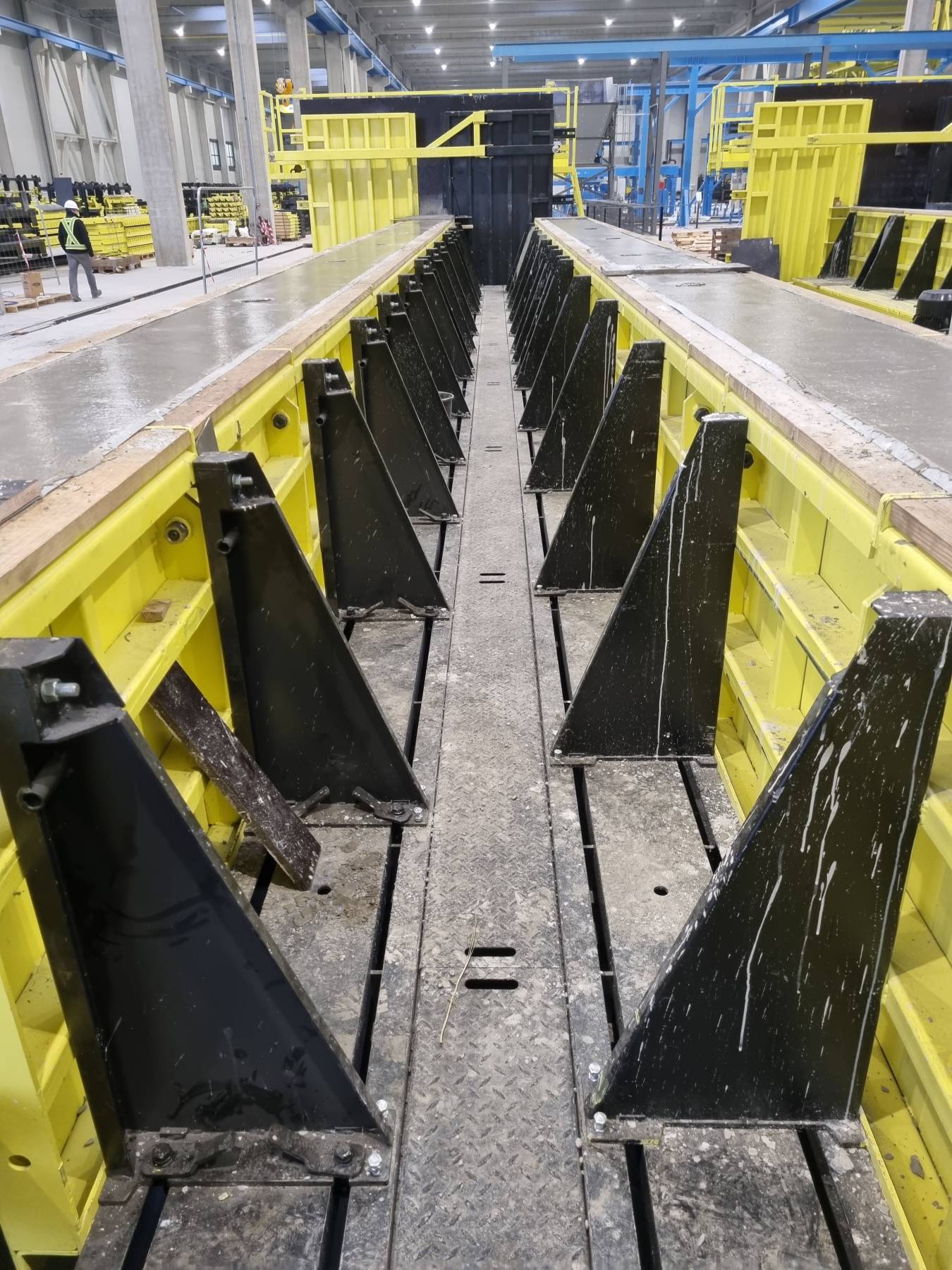

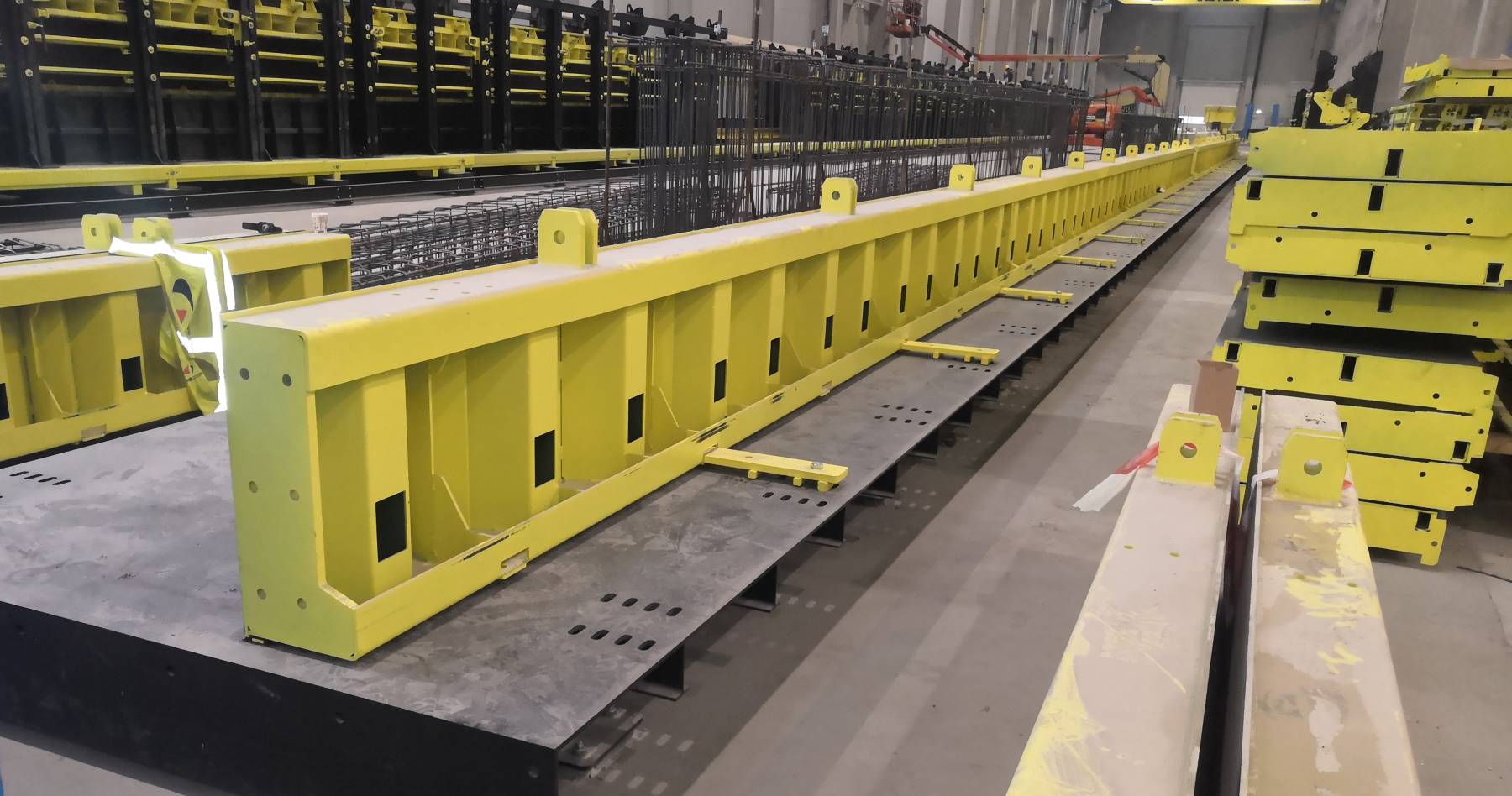

Además, Construx instaló un sistema de encofrado para la producción de vigas de hormigón pretensado. Consiste en una pista de producción con encofrados laterales modula res. Estos se pueden colocar sencillamente sobre la pista de producción de 100 m de largo y 2 m de ancho. Los patrones alternos de 25 mm de la pista de producción corresponden a los orificios situados en la base de las paredes de encofrado. Construx también suministró un sistema de fijación adicional, consistente en tableros de prolongación con el mismo patrón de 25 mm y una conexión horizontal a los encofrados latera les. Este sistema se puede utilizar si ambos lados del enco frado se encuentran demasiado cerca y no llegan al patrón de 25 mm de la pista de producción. A lo largo, el encofrado se ha diseñado como sistema modular y cuenta con piezas de 13 m, 6 m y 3 m de largo. De este modo, se evita que los ele mentos del encofrado sobresalgan demasiado por encima de los elementos de hormigón pretensado, lo que provocaría un hueco demasiado grande entre dos elementos, de modo que daría lugar a un desperdicio de cable de pretensado y a una reducida eficiencia de la pista de producción. Las pare des de encofrado se pueden utilizar para elementos de hor migón pretensado de todo tipo, con una altura de hasta 600 mm y una anchura entre 300 mm y 1000 mm en intervalos de 25 mm. El encofrado se ha diseñado como sistema de muros de encofrado rígido y liso. Consta de paredes de encofrado, todas ellas con una anchura de 273 mm. Estas paredes de encofrado se pueden utilizar por separado o superpuestas, de modo que la superficie del hormigón no se debe trabajar demasiado profunda. Los dos lados del encofrado se unen por arriba en las paredes de encofrado con anclajes de trac ción y se fijan con pernos a través de los agujeros del suelo o con el sistema de fijación adicional del tablero de la base a la pista de producción. La distancia entre ambos lados del encofrado se puede ajustar de forma correspondiente al pa trón de 25 mm de la pista de producción. La flexibilidad y la modularidad de este sistema a lo alto y a lo largo hacen posible ampliaciones futuras mediante la adquisición de más paredes adicionales de diferentes tamaños.

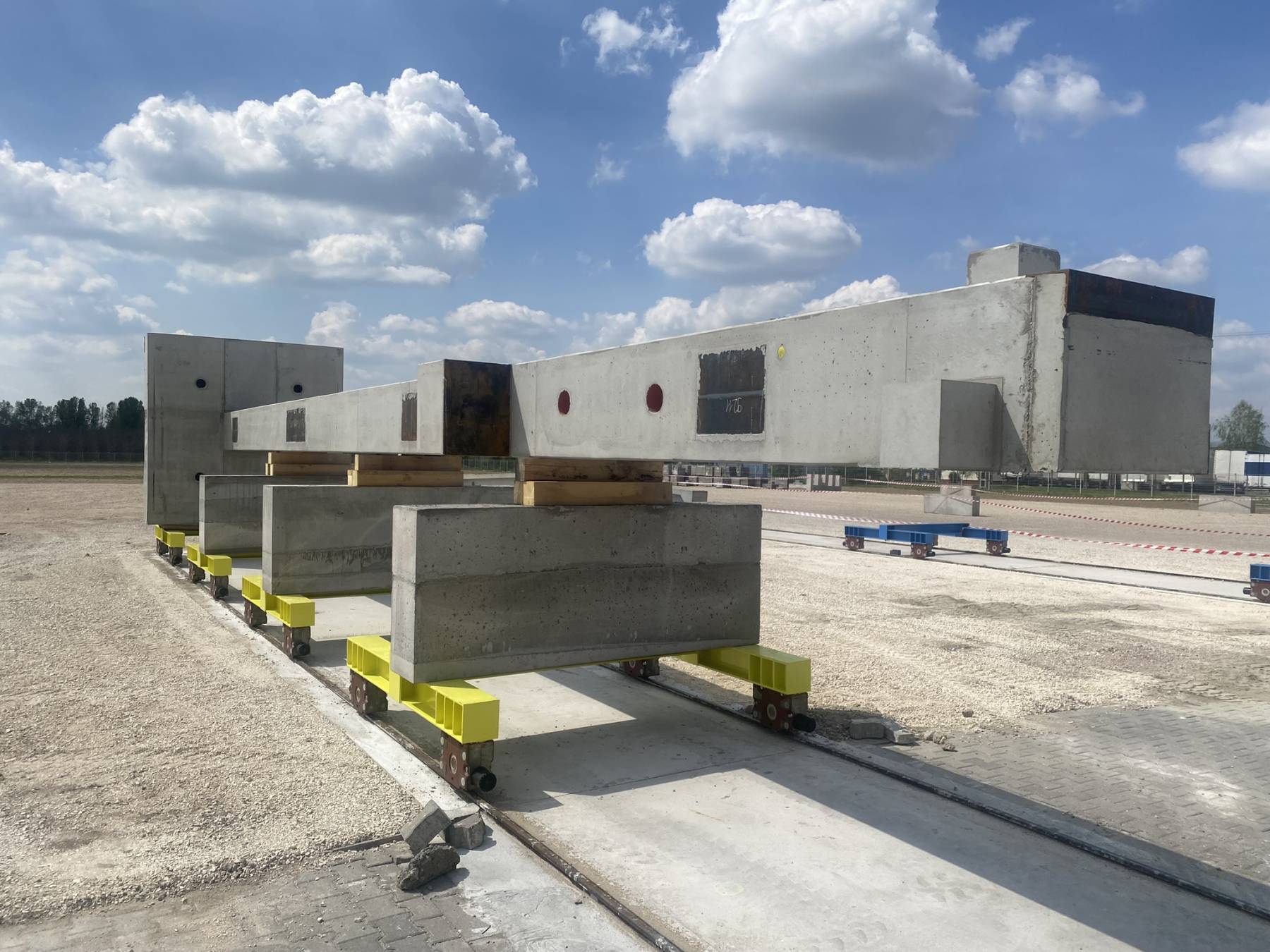

Encofrados en batería hidráulicos para pilares con bases de cimentación integradas

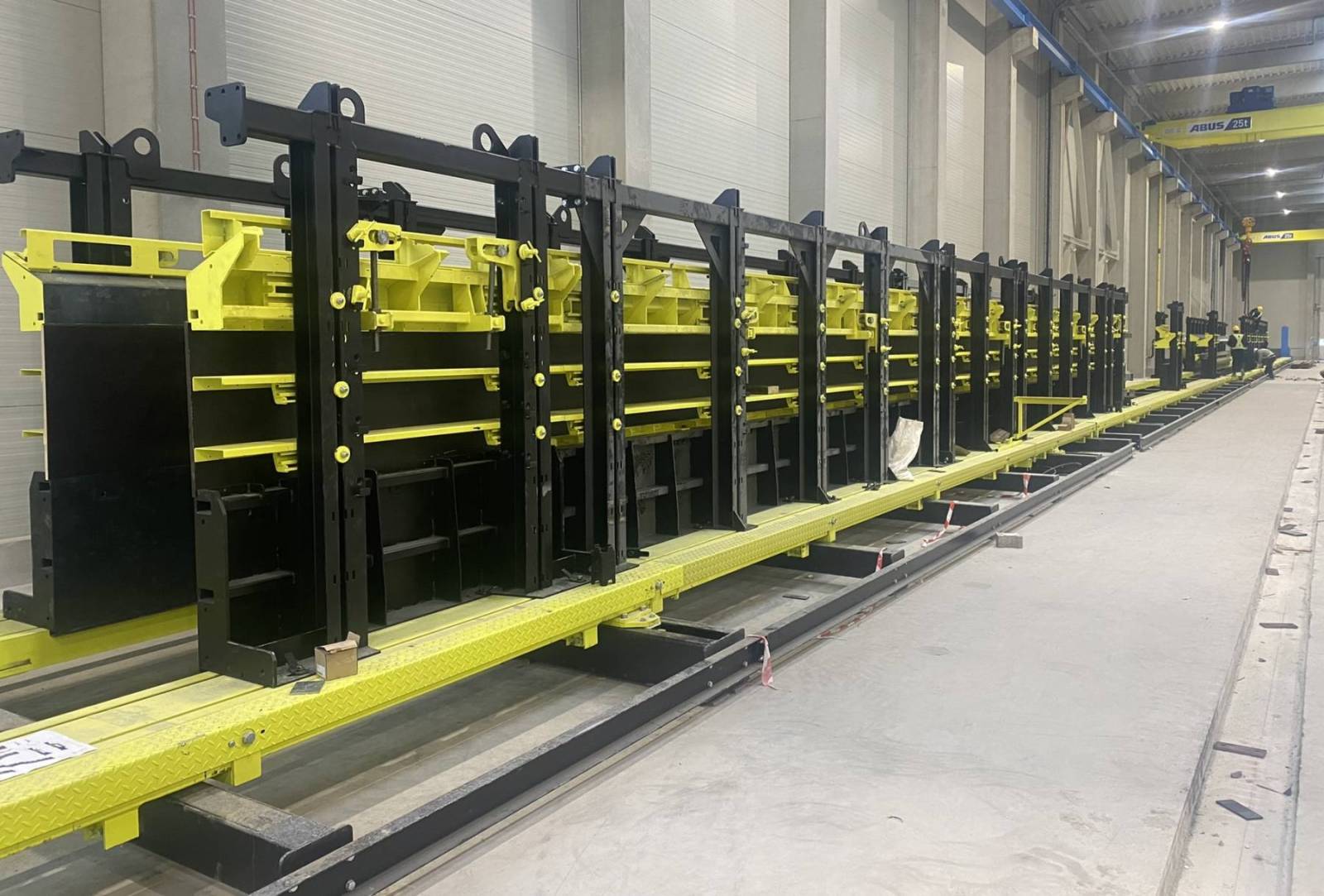

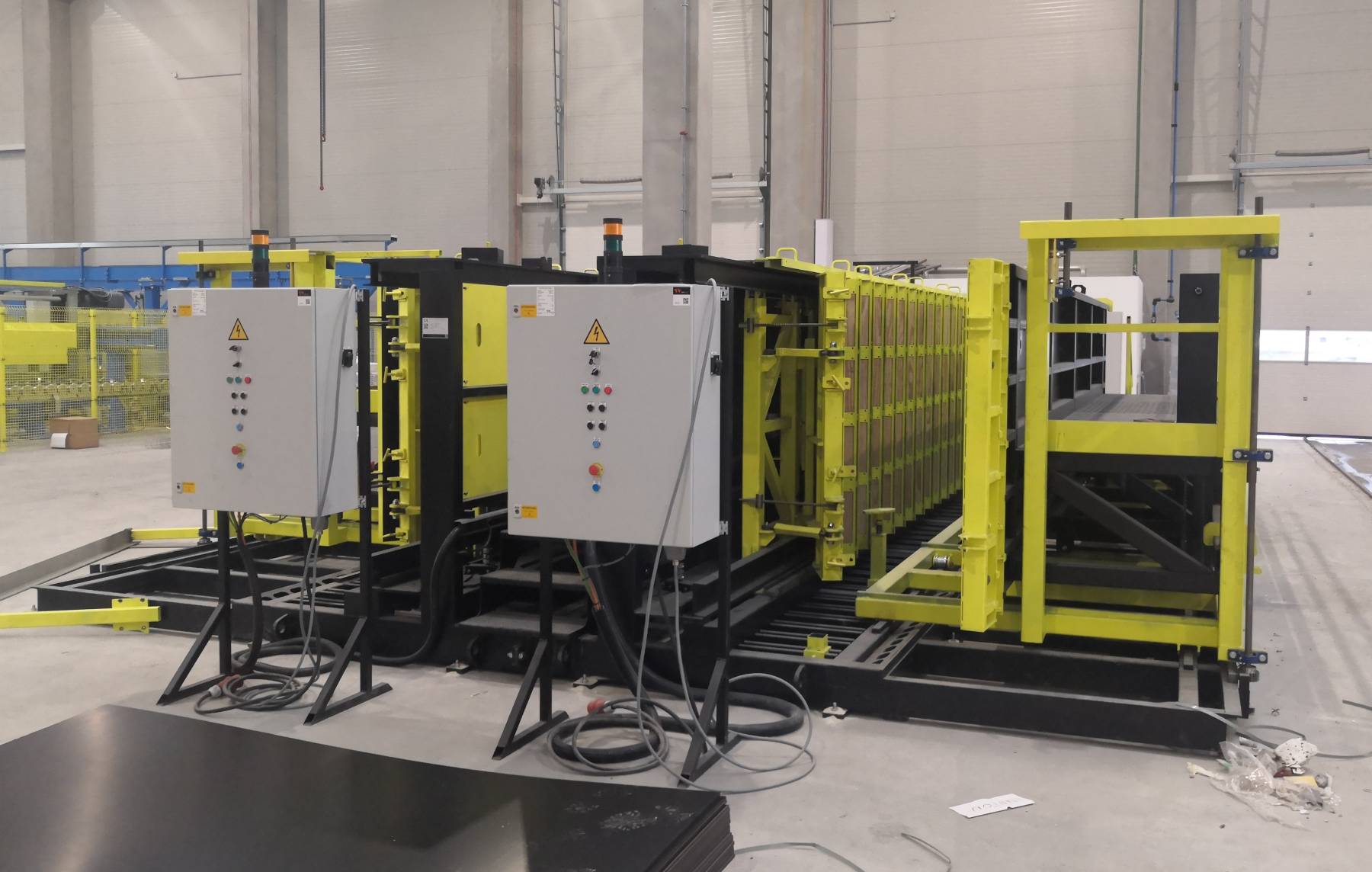

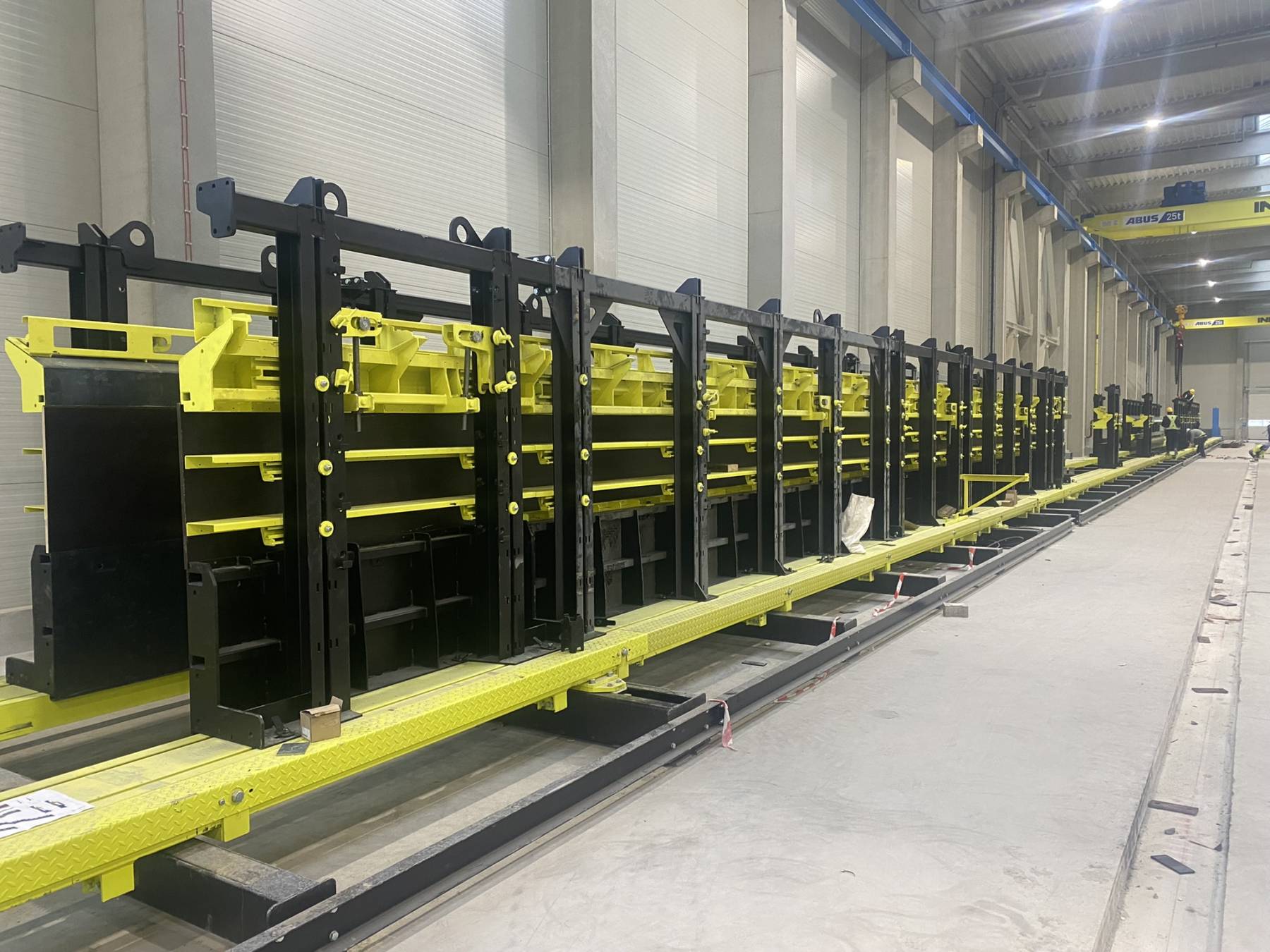

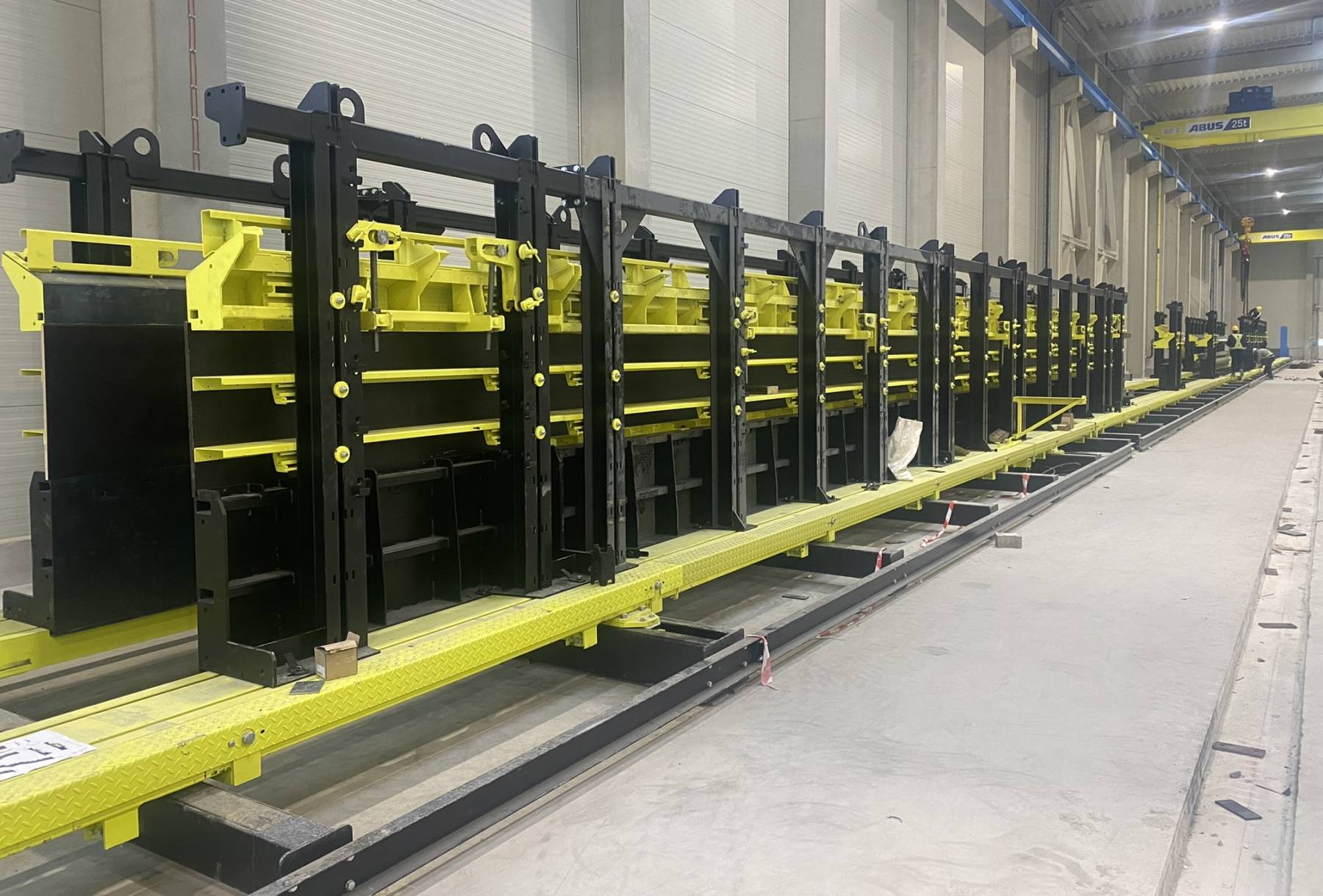

Para la fabricación de pilares con una base de cimentación y varias ménsulas, Construx ha equipado dos de sus encofrados estándar Bibat con un encofrado para la base ajusta ble en un extremo de cada hueco. Un encofrado Bibat en su modelo estándar consta de cuatro paredes de encofrado de acero macizo: dos paredes de encofrado fijas en el centro y dos paredes de encofrado móviles en los lados exteriores, de modo que por encofrado se crean dos huecos. Las paredes de encofrado se abren, se cierran y se sujetan con ayuda de cilindros hidráulicos, de modo que no es necesaria ninguna intervención manual. Los dos encofrados de batería comple tamente hidráulicos tienen una longitud de 16 m y cuentan con cuatro entalladuras integradas para ménsulas por cada hueco, dos a cada lado de cada hueco. Todos los huecos 16 m de largo están divididos en dos secciones de 8 m de largo. Se pueden utilizar tanto por separado como juntos. Cada uno de los encofrados Bibat tiene 2 encofrados integrados, accio nados por separado para las bases de cimentación.

Los encofrados de la base se abren y se cierran hidráulica mente. Entre las dos paredes de encofrado fijas y arriba en los encofrados de las bases de cimentación hay plataformas de trabajo que garantizan un entorno de trabajo seguro. Los laterales de acero macizo de los encofrados están divididos en segmentos diferentes y se han montado sobre ruedas para poderse mover lateralmente. De esta forma, los huecos para las ménsulas se pueden integrar en los pilares. Las mén sulas se forman al fijar los insertos de madera en los marcos rectangulares de los huecos. Estas entalladuras y los insertos del suelo, que se asientan en un sistema de regulación de al tura, debe fabricarlos a medida el cliente. Los reguladores de altura constan de tubos cuadrados de 100 mm x 100 mm de diferentes longitudes en intervalos de 50 mm. Dependiendo de la anchura del pilar, el inserto del suelo se puede ajustar en una configuración sencilla o doble. El funcionamiento de los cilindros hidráulicos que mueve las paredes puede tener lugar bien en el armario de distribución o mediante el mando a distancia.

Con estos encofrados Bibat es posible fabricar una gran va riedad de pilares:

• Longitud total del pilar: 16 m o 2 x 8 m
• Anchura del pilar: de 300 mm a 900 mm
• Grosor del pilar: de 300 mm a 900 mm
• Dimensiones máx. de la base: 3000 mm x 3000 mm
• Grosor máx. de la base: 600 mm
• Posibilidad de ejecutar varias ménsulas en todos los lados de los pilares

Encofrado en batería hidráulico para pilares

El tercer encofrado hidráulico Bibat suministrado por Cons trux no tiene encofrados de la base ajustables al final de cada hueco. Por lo demás, su configuración y el resto de caracte rísticas son iguales a las de los otros dos encofrados Bibat:

• Longitud total del pilar: 16 m o 2 x 8 m
• Anchura del pilar: de 300 mm a 900 mm
• Grosor del pilar: de 300 mm a 900 mm
• Posibilidad de ejecutar varias ménsulas en todos los lados de los pilares

Encofrado de escaleras de dos lados, ajustable eléctricamente

Este encofrado doble consta de dos encofrados de esca leras Sidecaster idénticos con 18 peldaños ajustables de forma centralizada. Estos encofrados Sidecaster son adecua dos para la producción vertical de escaleras (los peldaños apuntan hacia un lado). Este método de producción permite obtener una superficie completamente lisa en 3 lados de la escalera. Cada uno de los encofrados consta de un cuerpo de peldaños ajustable y una pared exterior que se pueden desplazar lateralmente y hacia delante y hacia atrás. El en cofrado está montado sobre un marco, en el que un sis tema de regulación de altura soporta el suelo de madera. El movimiento lateral de la pared exterior permite moverla en la posición adecuada hacia el cuerpo de peldaños. El movimiento transversal permite ajustar el grosor del tramo, abrir el encofrado y desencofrar la escalera lista, limpiar y engrasar el molde e iniciar el movimiento. Ambos movimien tos se ejecutan con ayuda de ruedas con un accionamiento de cadenas mecánico y cremalleras. El encofrado cuenta con un sistema de ajuste eléctrico sincronizado de huella y contrahuella. Todos los peldaños se pueden ajustar al mismo tiempo eléctricamente. El mecanismo de ajuste de la huella y la contrahuella consiste en dos juegos de accionamientos sincronizados: dos engranajes eléctricos para ajustar la dis tancia entre los peldaños y dos engranajes eléctricos para ajustar el ángulo entre los peldaños. Es decir, tanto la huella como la contrahuella se controlan eléctricamente. Las con trahuellas se crean con tablones cortados a medida. Como ya se ha mencionado anteriormente, el ajuste del ancho de los peldaños (altura de hormigonado) se lleva a cabo con una serie de reguladores de altura que se han colocado en el bastidor del encofrado y que sirven para el suelo de ma dera de encofrado. Este suelo de madera debe ser cortado a medida por el cliente. Después de ajustar el encofrado, las paredes de encofrado se deben sujetar arriba y abajo con anclajes. En ambos lados del encofrado hay plataformas de trabajo de acero macizo con escaleras de acceso en ambos extremos. En cada extremo, los encofrados tienen un último peldaño prolongado que permiten fabricar descansillos de hasta 400 mm. Los ángulos de los descansillos se pueden ajustar manualmente con husillos de máxima precisión.

Ambos encofrados Sidecaster presentan la misma configu ración:

• Número de peldaños: de 4 hasta 18
• Ancho de la escalera: de 800 mm a 1.600 mm
• Todos los peldaños con contrahuellas de 90°
• Huella ajustable de 220 mm a 320 mm
• Contrahuella ajustable de 150 mm a 200 mm
• Descansillo superior e inferior de hasta 400 mm
• Grosor del tramo: de 120 mm a 250 mm

Mesas basculantes hidráulicas

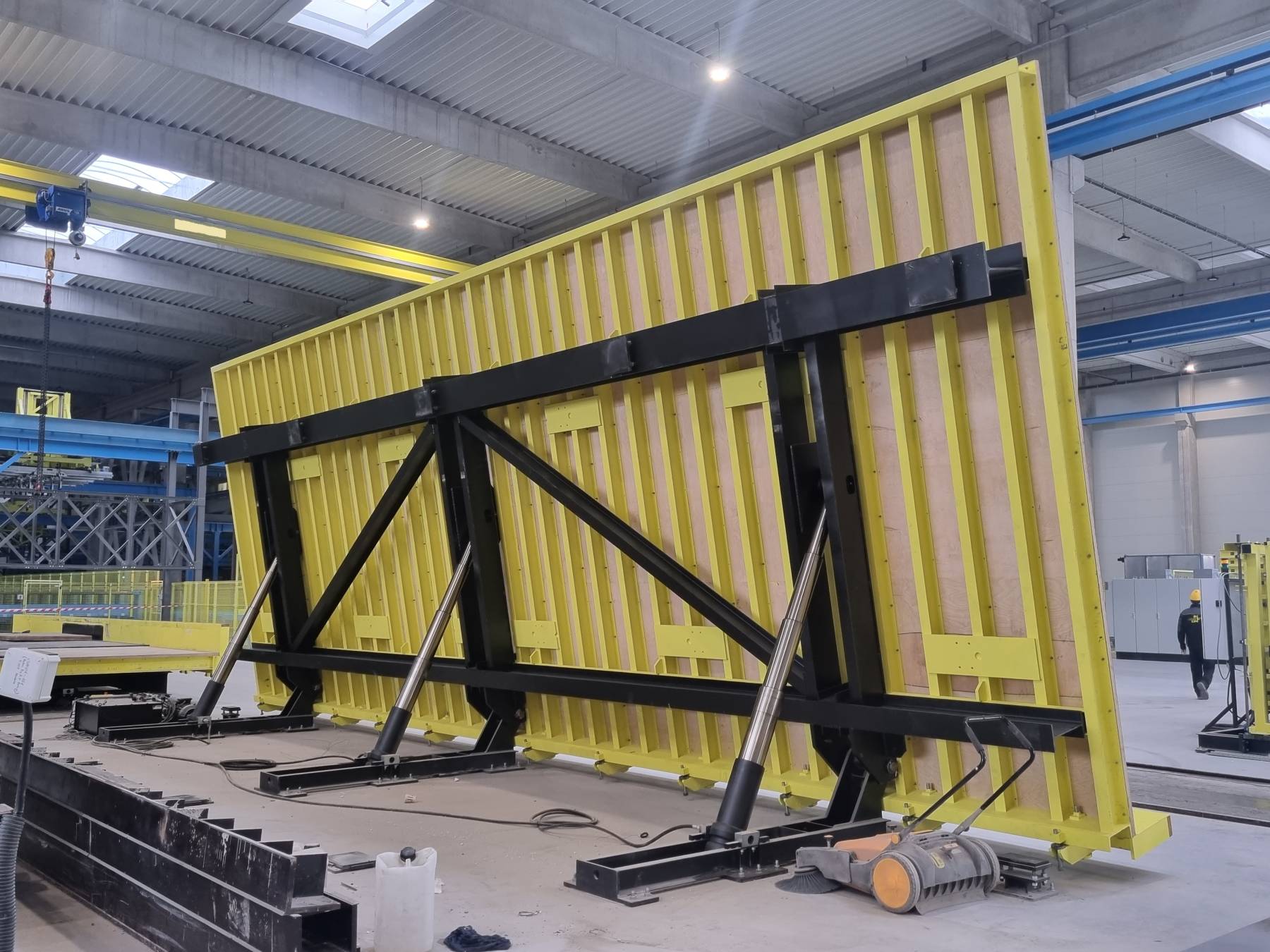

Las tres mesas basculantes suministradas por Construx tie nen una longitud de 12 m y una anchura de 4,5 m. Una de las mesas está forrada con una chapa de acero continua de 10 mm de grosor sin cordones de soldadura ni juntas. La chapa de acero se limpió, arenó, rectificó en una pulidora y presenta una tolerancia de +/-1,5 mm con una longitud de 3 m. Además, esta mesa cuenta con ménsulas en el borde longitudinal superior, con el fin de colocar encofrados late rales, de manera que se pueda utilizar toda la anchura de la mesa de 4,5 m. Las otras dos mesas cuentan con un revesti miento de madera. La parte superior de las tres mesas están divididas en una parte superior y un marco de volteo, entre los que se han montado los amortiguadores de vibraciones. Esto les dota a las mesas un patrón de vibraciones uniforme y muy suave, sin pérdidas de energía hacia el marco o el suelo. El marco se voltea con ayuda de tres cilindros telescópicos; estos cilindros están accionados por un grupo hidráulico con tres bombas, con el fin de sincronizar la carrera de los tres cilindros. La parte superior y el marco no están unidos entre sí con ninguna construcción. Las mesas tienen un ángulo de inclinación de 80° y una capacidad de carga de 1000 kg/m². La carga de volteo total máxima es de 39 toneladas. Cada mesa tiene una longitud de 12 m y un grosor de 400 mm, y está dividida en 2 secciones fijas de 6 m de largo. Estos encofrados están atornillados a la parte inferior de la mesa. Todas las mesas basculantes están equipadas con placas de conexión para las vibraciones.

Diseñar el futuro del hormigón

Construx respetó el breve tiempo de preparación y cumplió el deseo del cliente de contar con una solución multifuncio nal, flexible y versátil para la producción de elementos. El re sultado de estos esfuerzos es un cliente satisfecho en todos los aspectos. Construx es un fabricante que tiene muy pre sente la técnica y que confía en el compromiso, la creatividad y experiencia de sus empleados. Su objetivo consiste en es tablecer colaboraciones en lugar de ser un mero proveedor, con el fin de suministrar sistemas de encofrado llave en mano para su uso en la fábrica y también en la obra.
