26/06/2025

Soluciones innovadoras para elementos de hormigón pretensado

Construx-Weckenmann se ha granjeado una extraordinaria reputación dentro de la industria de los prefabricados de hormigón y se ha especializado en la planificación y la fabricación de encofrados de acero y pistas de producción de reacción avanzados que satisfacen los requisitos de la moderna producción de prefabricados de hormigón. En estrecha colaboración con el cliente, Construx-Weckenmann desarrolla el sistema más adecuado, para lo cual se tienen en cuenta las especificaciones técnicas correspondientes, el presupuesto del cliente, las dimensiones y el número de elementos prefabricados de hormigón pretensado que se deben fabricar. Siendo una empresa especialmente innovadora a la hora de diseñar soluciones para elementos de hormigón pretensado, Construx-Weckenmann se ha convertido en uno de los proveedores líderes para muchos de los grandes fabricantes de elementos prefabricados de hormigón europeos. Recientemente, Construx-Weckenmann ha entregado diferentes encofrados y pistas de producción a una serie de fabricantes de prefabricados de hormigón de todo el mundo.

Pistas de producción de reacción

Construx-Weckenmann suministra pistas de producción de reacción ultramodernas que mejoran la producción de las vigas de hormigón pretensado gracias a las siguientes propiedades:

Anclajes de pretensados montados: eliminan las construcciones de pretensado externas y optimizan el aprovechamiento del espacio y el proceso de trabajo
Precisión y consistencia elevadas: garantizan el posicionamiento correcto de la línea de pretensado para obtener una calidad uniforme
Sistemas modulares y adaptables: aptos para diferentes tamaños de vigas y configuraciones de pretensado
Elevada productividad: acorta el tiempo de preparación y permite llevar a cabo una fabricación continua de numerosas unidades

Encofrados para vigas de hormigón pretensado

Los encofrados de Construx-Weckenmann para vigas de hormigón pretensado están diseñadas para ofrecer precisión, durabilidad y eficiencia, y garantizan que las vigas fabricadas cumplan requisitos estructurales y dimensionales muy estrictos.

Las principales características de estos encofrados son:

Sólida construcción de acero: diseñados para resistir elevadas fuerzas de pretensado
Formas adaptables en función de las necesidades específicas: encofrados regulables para la producción de vigas con dimensiones y formas diferentes
Desencofrado fluido y eficiente: construcciones innovadoras que permiten llevar a cabo un desencofrado sencillo de las vigas sin dañar los cantos ni las superficies
Larga durabilidad: unos materiales y unos procedimientos de alta calidad garantizan el uso repetido con un trabajo de mantenimiento mínimo

Francia: encofrado de reacción cuádruple

Este encofrado de 36 m de largo ha sido desarrollado para fabricar vigas trapezoidales con una altura máxima de 700 mm y un ancho que oscila entre 220 mm y 280 mm. Su capacidad es de 8 vigas de hormigón pretensado de 18 m de largo con una fuerza de pretensado de 192 t por viga. Características principales:

Chasis preparado para absorber fuerzas de pretensado
No se requieren trabajos de cimentación
Permite fabricar 2 vigas trapezoidales (cada una de 18 m de largo) en cuatro hileras
Extremo móvil (800 t) equipado con un cabezal de pretensado activo, bloque refrigerador horizontal y cilindro hidráulico de efecto sencillo (2 x 400 t) con una carrera de 100 mm
Extremo fijo (800 t) equipado con cabezal de pretensado pasivo y bloque refrigerador horizontal
Un espacio libre de unos 600 mm entre el bloque refrigerador y el encofrado facilita el cortado de los torones

Hungría: planta de producción de prefabricados de hormigón flexible y modular para vigas de hormigón pretensado

Construx-Weckenmann suministró una planta de producción de prefabricados de hormigón flexible y eficiente a una fábrica de prefabricados de hormigón húngara, que incluía 9 pistas de producción de reacción para diferentes vigas de hormigón pretensado (rectangulares, vigas en de T invertida, vigas en I, para tejado en IV y para tejado en T). El sistema modular comprende extremos móviles y fijos de 6 m de largo con piezas de la pista de producción intermedias de 12 m de largo que están sujetas todas ellas con placas inferiores deslizantes. Las placas inferiores de las piezas de la pista están fijadas con anclajes mecánicos, las placas inferiores de los extremos móvil y fijo se fijan al suelo de la fábrica con anclajes de micropilotes a presión. Las pistas de producción tienen un esquema de orificios separados 50 mm para facilitar la fijación de los encofrados laterales y están disponibles con una capacidad para 300 t, 500 t y 600 t. El sistema funciona con cilindros hidráulicos (4 por extremo móvil), que se pueden regular para alturas de viga de hasta 2000 mm.

Se han suministrado tres encofrados de vigas regulables, aptos para una serie de tipos y alturas de vigas. Los encofrados tienen una estructura modular, con longitudes de 6 m, 4 m, 3 m, 2 m y 1 m, y hacen posible una producción flexible y futuras ampliaciones. Las vigas rectangulares y de T invertida se fabrican a partir de una combinación de placas con diferentes alturas (400 mm, 600 mm y 800 mm). En el caso de las vigas en I y IV, los postes verticales y paneles ajustables tipo Box-Out forman huecos, mientras que las vigas de tejado tipo T utilizan un sistema de encofrado similar con bridas regulables.

Bélgica: pistas de producción de pretensadoscon diferentes tipos de encofrados de vigas regulabes

Una fábrica de prefabricados de hormigón belga ha aumentado su capacidad con pistas de producción de reacción y de no reacción y varios encofrados regulables para vigas, correas, vigas IV y largueros de puentes:

1 pista de producción de reacción de 1000 t/250 tm para vigas y cerchas, de 62 m de largo
2 pistas de producción de no reacción para vigas y cerchas, de 125 m de largo
2 juegos de encofrados regulables para vigas en I, de 20 m y 32 m de largo
1 juego de encofrados regulables para vigas de T invertida, de 20 m de largo
2 juegos de encofrados regulables para vigas IV, de 32 m y 48 m de largo

Francia: varios proyectos con encofrados de pretensado de reacción accionados por mecanismos hidráulicos sencillos y dobles

Estas máquinas están diseñadas para la producción de vigas de hormigón pretensado con una longitud de hasta 40 m y un ancho regulable de 300 mm y 600 mm. Construx-Weckenmann construye estos encofrados de pretensado con pistas de producción de reacción, es decir, que las pistas absorben todas las fuerzas de pretensado y no se necesitan estribos. El encofrado que se asienta sobre la pista no es de reacción y se acciona con un mecanismo completamente hidráulico. Los extremos móviles y fijos pueden absorber las fuerzas generadas con los cilindros de pretensado de 55 t. El extremo móvil cuenta con dos cilindros fijos con un sistema de sujeción

hidráulico que transmite las fuerzas a la pista de reacción. La construcción permite realizar un movimiento longitudinal libre de la pista durante el proceso, y la planta está dividida en cuatro secciones atornilladas firmemente entre sí para garantizar una transmisión de fuerza correcta. Los encofrados dobles de Construx-Weckenmann tienen dos compartimentos que se pueden utilizar por separado.

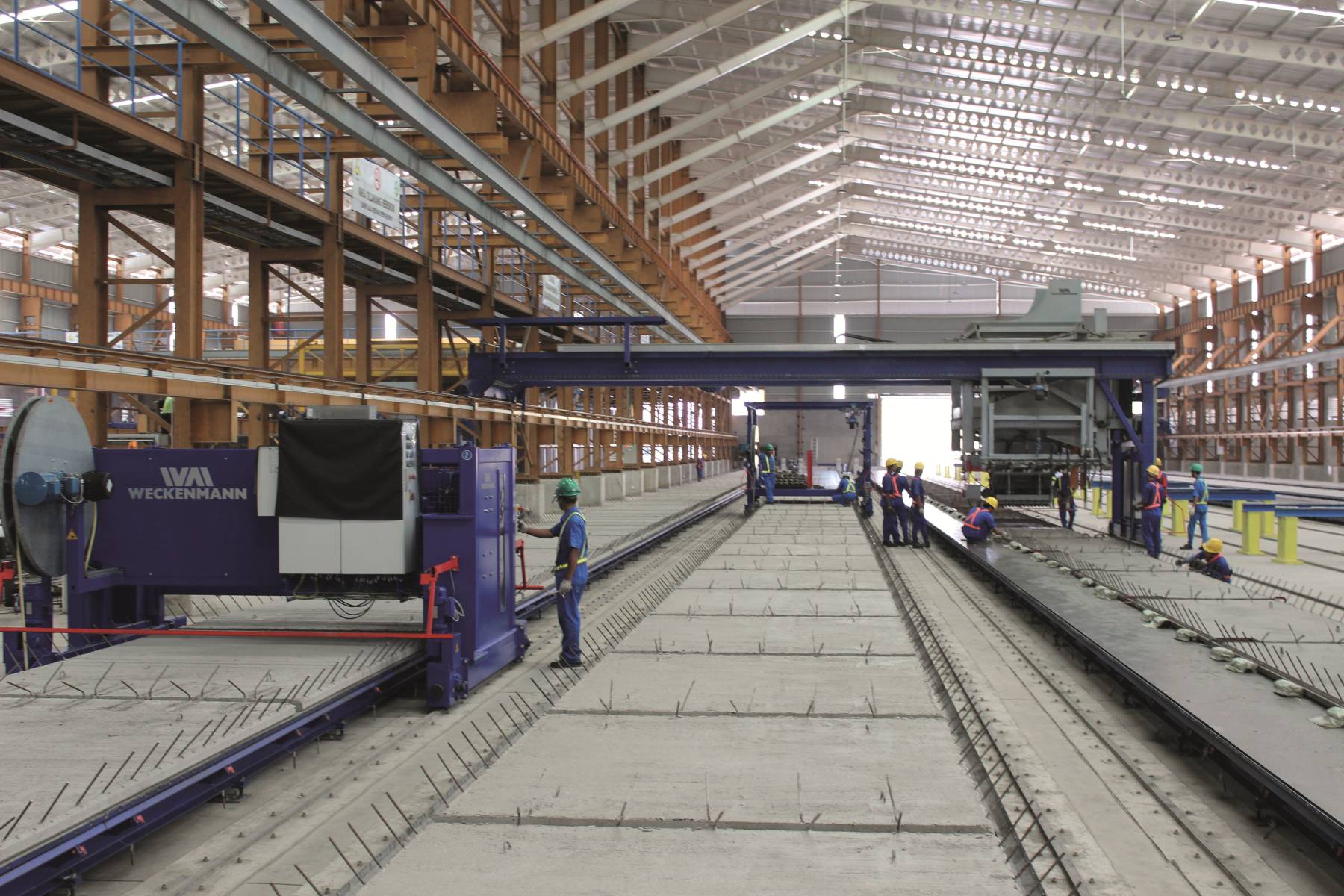

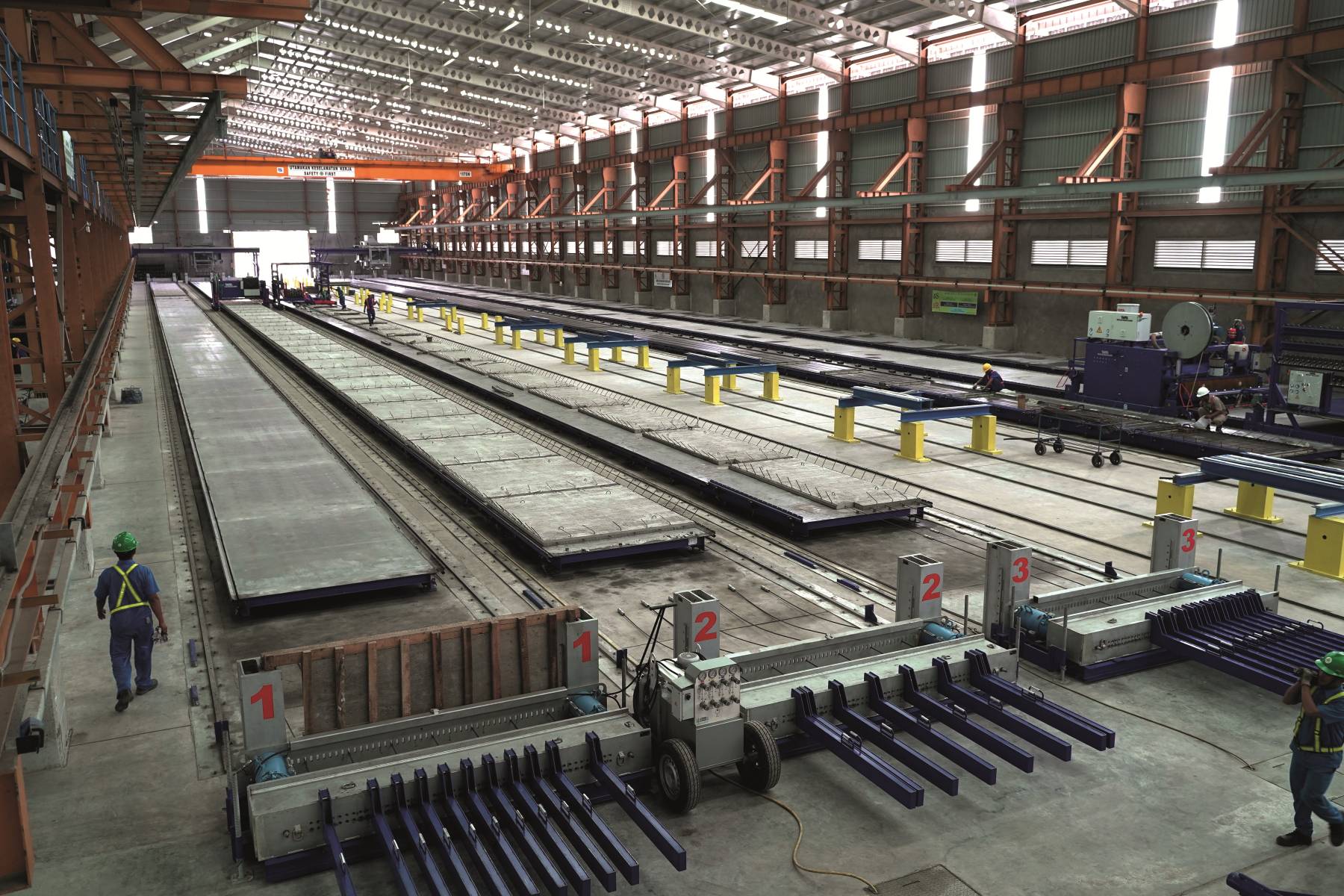

Indonesia: planta de producción estacionaria para placas de hormigón pretensado

Un producto es bueno siempre que la suma de sus propiedades lo sea, y su calidad depende de la tecnología con la que se fabrica. Construx-Weckenmann no solo es un fabricante de encofrados de primera clase, sino que desarrolla y construye las máquinas más modernas para la producción de elementos prefabricados de hormigón. Todas las máquinas e instalaciones a lo largo de todo el proceso se han fabricado con las últimas tecnologías disponibles y son compatibles

entre sí, de modo que cada una de las piezas encaja con las otras a la perfección. El resultado de esta técnica puntera es una eficiente producción de productos de alta calidad de la A a la Z.

En una planta de producción indonesia, Construx-Weckenmann ha instalado pistas de pretensado para placas de forjado, así como todo el equipamiento correspondient

6 pistas de 120 m x 2,4 m con encofrados laterales abatibles para 3 grosores
Estribos de pretensado
Circuito de cuba aérea
2 distribuidores de hormigón con vibradores internos
Carro de transporte para los elementos del forjado
2 carros de grúa para elementos de encofrado e imanes
Máquina de limpieza, engrasado y colocación de torones
Sierra para cortar los torones

Canadá: planta de producción estacionaria para muros dobles, elementos de pared aislados y elementos de forjado

Construx-Weckenmann ha instalado 6 pistas de pretensado de reacción con una fuerza de pretensado de 240 t cada una: 5 pistas de 100 m de largo y 2,38 m de ancho y 1 pista de 100 m de largo y 4,60 m de ancho. Los encofrados laterales de las pistas se pueden abatir con un mecanismo hidráulico y se pueden desencofrar y limpiar fácilmente. Además, estos encofrados laterales se pueden regular con un sistema completamente hidráulico a 5 alturas diferentes: 205 mm, 230 mm, 255 mm, 280 mm y 305 mm

Construx-Weckenmann también suministró todas las máquinas necesarias:

Sierra para los cables de pretensado
Máquina para limpiar y engrasar las pistas de producción
Plóter para las pistas
Carro de encofrado
Sistema de puesto de trabajo móvil
Carro para transportar mallas y material de armadura
Carro para colocar los cables de pretensado sobre las pistas de producción
Carro para el transporte de las planchas de aislamiento confeccionadas
Distribuidor de hormigón con vibrador interno y extractor, 2 ud.
Distribuidor de hormigón para colocar superficies de hormigón estructuradas
Máquina para el procesamiento de la superficie de hormigón fresco
Bobinadora para desenrollar lonas
Carro para transportar las diferentes máquinas de pista a pista con dispositivo de giro integrado
Carretilla pórtico para recoger bastidores de semirre-molque o placa

Diseñar el futuro del hormigón

Con su experiencia de décadas, Construx-Weckenmann es un colaborador de confianza para los fabricantes de elementos prefabricados de hormigón que suministra encofrados y pistas de producción de reacción eficientes y de alto rendimiento. Construx-Weckenmann adapta todos los sistemas a las necesidades particulares de sus clientes para lograr resultados óptimos en la producción de prefabricados de hormigón y para superar siempre las expectativas.

«En Construx-Weckenmann no solo fabricamos máquinas, sino que forjamos colaboraciones duraderas. El compromiso, la creatividad y la experiencia de nuestro equipo son la base para conseguir soluciones innovadoras llave en mano ideales para toda la gama de aplicaciones con prefabricados de hormigón. Nuestra misión es clara: queremos ser algo más que un mero proveedor, convirtiéndonos en un aliado fiable y cooperativo para el éxito de nuestros clientes».
