Des solutions innovantes pour la préfabrication béton

Forte d’une solide réputation dans le secteur de la préfabrication, l’entreprise Construx-Weckenmann conçoit et fabrique des équipements de production à la pointe de la technologie, tels que des coffrages en acier ajustables et des bancs de précontrainte autoréactifs adaptés aux exigences des usines de préfabriqués modernes. En concertation avec le client, Construx développe le système de coffrage le mieux adapté pour son projet, c.-à-d. qui soit conforme aux normes et spécifications techniques tout en prenant en compte le budget du client ainsi que les dimensions et le nombre d’éléments à bétonner. Réputé pour ses solutions innovantes de production d’éléments en béton précontraint, Construx-Weckenmann est devenu au fil des ans un acteur majeur du marché de la préfabrication européen. Ces dernières années, le groupe a élargi son activité et livre désormais des systèmes de coffrage et des bancs de préfabrication de différents types à plusieurs grands fournisseurs de préfabriqués du monde entier.

Bancs de préfabrication autoréactifs

Construx-Weckenmann propose notamment des bancs de préfabrication autoréactifs modulaires qui optimisent la production de poutres en béton précontraint grâce aux caractéristiques suivantes:

• Ancrages de précontrainte intégrés: éliminent les structures de tension externes, optimisant ainsi l’espace et le flux de travail
• Haute précision et qualité constante: garantissent un positionnement correct de la ligne de précontrainte pour une qualité constante et homogène
• Systèmes modulaires: pour la production de poutres de tailles variées selon différentes configurations de précontrainte
• Productivité accrue: grâce à des temps de réglage réduits et une production continue en grande série

Coffrages pour poutres précontraintes

En alliant précision, durabilité et efficacité, les coffrages pour poutres précontraintes de Construx-Weckenmann garantissent le respect des exigences de calcul et de dimensionnement les plus strictes.

Voici leurs principales caractéristiques:

• Structure robuste en acier: conçue pour résister aux forces de tension élevées de la précontrainte
• Coffrage personnalisable: moules ajustables pour la production de poutres de différentes dimensions et formes
• Décoffrage fluide et efficace: des moules innovants facilitent le démoulage des poutres sans endommager les bords ni les surfaces
• Longue durée de vie: des matériaux et une finition de haute qualité garantissent une utilisation répétée pour une maintenance minimale

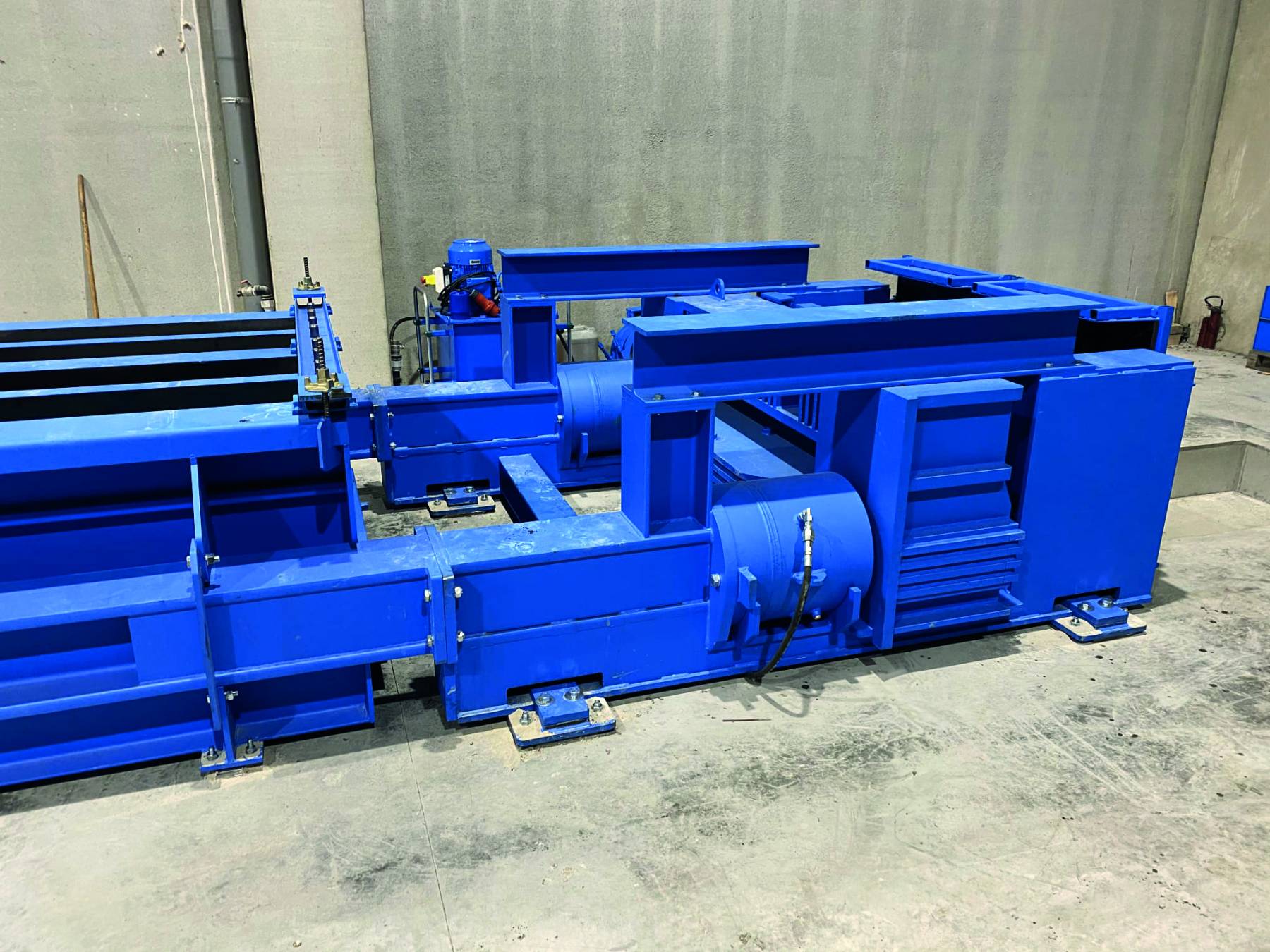

France: Coffrage 4 modules autoréactif

Ce coffrage de 36 m de long est conçu pour fabriquer des poutres de section trapézoïdale d’une hauteur maximale de 700 mm et d’une largeur conique de 220 mm à 280 mm. Sa capacité est de 8 poutres précontraintes de 18 m de long, avec une force de précontrainte de 192 t par poutre.

Caractéristiques principales:

• Châssis robuste conçu pour résister aux forces de précontrainte
• Aucune fondation requise
• Production de 2 poutres trapézoïdales (18 m chacune) sur quatre rangées
• About mobile (800 t) équipé d’une tête de précontrainte active, d’un bloc radiateur horizontal et de vérins
• hydrauliques simple effet (2 x 400 t) avec une course de 100 mm
• About fixe (800 t) équipée d’une tête de précontrainte passive et d’un bloc radiateur horizontal
• Un espace libre d’environ 600 mm est prévu entre le bloc radiateur et le coffrage pour faciliter la coupe des torons

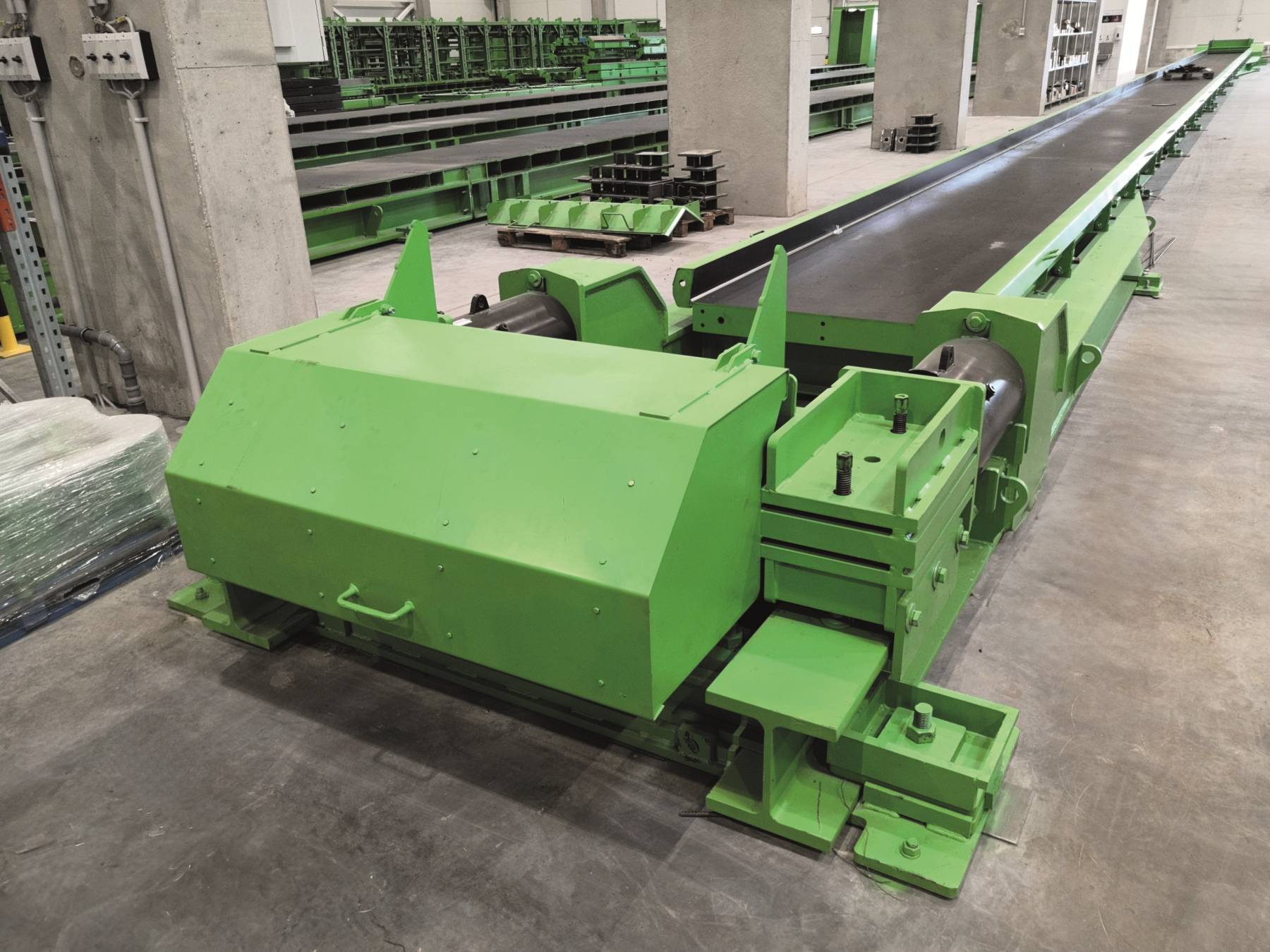

Hongrie: un système de préfabrication modulaire pour poutres précontraintes

Construx-Weckenmann a livré à cette entreprise hongroise un système de production flexible et performant, comprenant neuf bancs autoréactifs conçus pour différents types de poutres (rectangulaires, en T inversé, poutres en I, poutres de toiture en IV et en T). Ce système modulaire comprend des abouts fixes et mobiles de 6 m de long en bout de poutre, séparées par des sections de banc de 12 m de long, toutes fixées par des bases coulissantes. Les bases des sections de banc sont fixées au moyen d’ancrages mécaniques, tandis que celles des abouts fixes et mobiles sont fixées au sol par des ancrages à micropieux. Les bancs présentent un gabarit de trous de 50 mm pour un montage aisé des coffrages latéraux, et des capacités de charge de 300, 500 et 600 t. Le système utilise des vérins hydrauliques (4 par tête mobile), réglables pour réaliser des hauteurs de poutres de jusqu’à 2 000 mm.

Trois types de coffrages réglables ont été fournis, couvrant une gamme variée de types et de hauteurs de poutres. Ces coffrages sont modulaires, avec des longueurs de 6 m, 4 m, 3 m, 2 m et 1 m, permettant une production flexible et une extension future. Les poutres rectangulaires et en T inversé sont fabriquées à partir d’une combinaison de plaques de différentes hauteurs (400 mm, 600 mm, 800 mm). Pour les poutres en I et IV, des poteaux verticaux et des panneaux de caisson réglables forment des évidements, tandis que les poutres de toit en T utilisent un système de coffrage similaire avec des panneaux latéraux réglables.

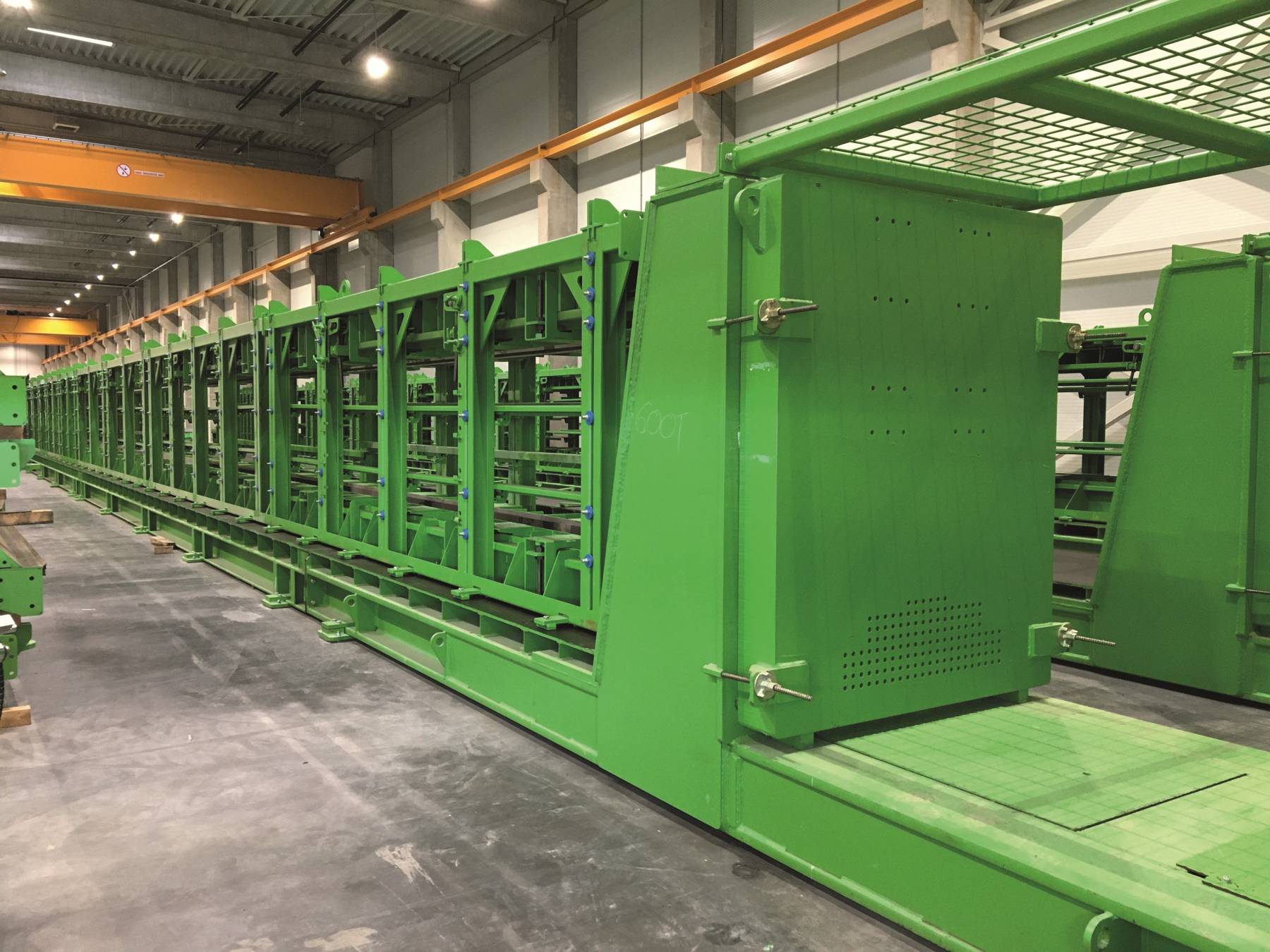

Belgique: bancs de précontrainte avec différents coffrages réglables pour poutres

Cette entreprise de préfabrication belge a augmenté ses capacités avec des bancs autoréactifs et non réactifs et plusieurs coffrages réglables pour poutres, pannes, poutres en IV et poutres de pont:

• 1 banc autoréactif de 1000 t / 250 t pour poutres et poutrelles, longueur 62 m • 2 bancs non réactifs pour poutres et poutrelles, longueur 125 m • 2 jeux de moules réglables pour poutres en I, longueurs 20 m et 32 m • 1 jeu de moules réglables pour poutres en T inversé, longueur 20 m
• 2 jeux de moules réglables pour poutres en IV, longueurs 32 m et 48 m

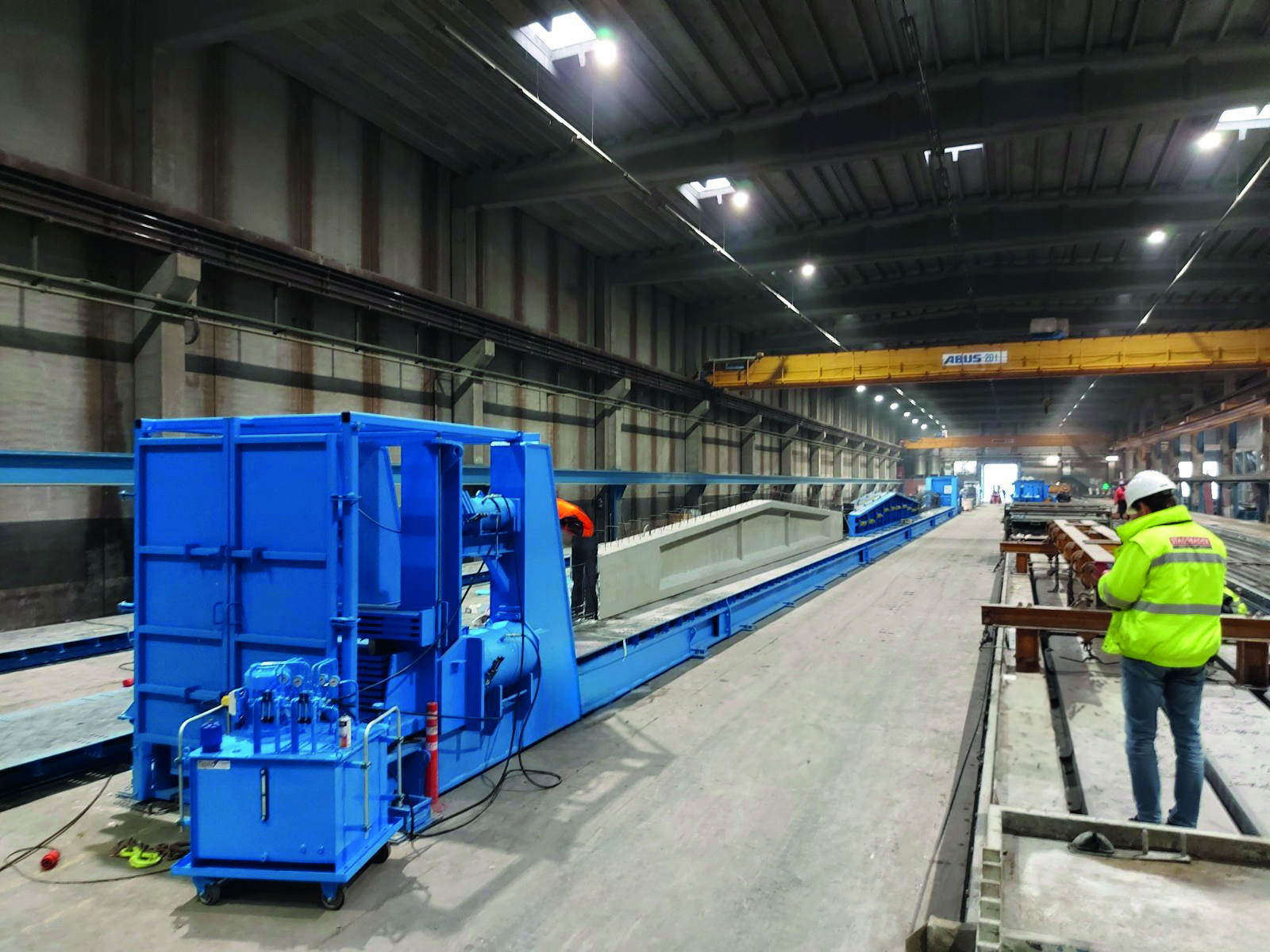

France: plusieurs projets de coffrages de précontrainte simples et doubles autoréactifs à commande hydraulique

Ces unités sont conçues pour la production de poutres en béton précontraint d’une longueur maximale de 40 m et d’une largeur réglable de 300 à 600 mm. Construx-Weckenmann a conçu ces coffrages de précontrainte comme des bancs autoréactifs, ce qui signifie qu’ils reprennent tous les efforts de précontrainte sans nécessiter de butées. Le coffrage posé sur le banc est non réactif et entièrement hydraulique. Les têtes de précontrainte actives et passives absorbent les efforts générés par les vérins de précontrainte de 500 t. L’about mobile est équipé de deux vérins fixes avec système de serrage hydraulique pour transférer les efforts au banc autoréactif. La structure permet un mouvement libre du banc dans le sens longitudinal pendant le processus, et l’installation est divisée en quatre sections solidement reliées par des vis pour assurer un transfert optimal des efforts. Les coffrages 2 modules de Construx-Weckenmann sont dotés de deux poches utilisables séparément.

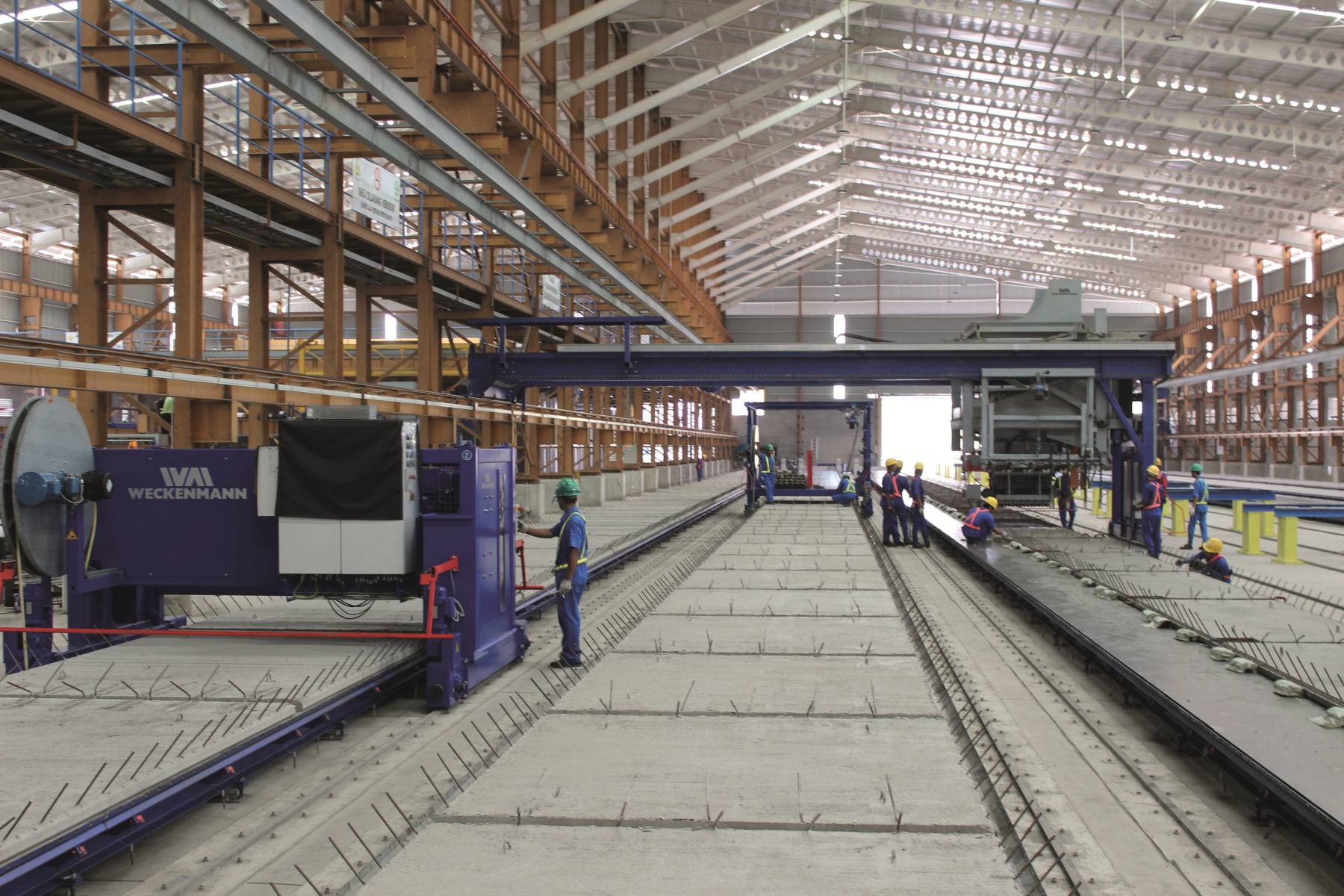

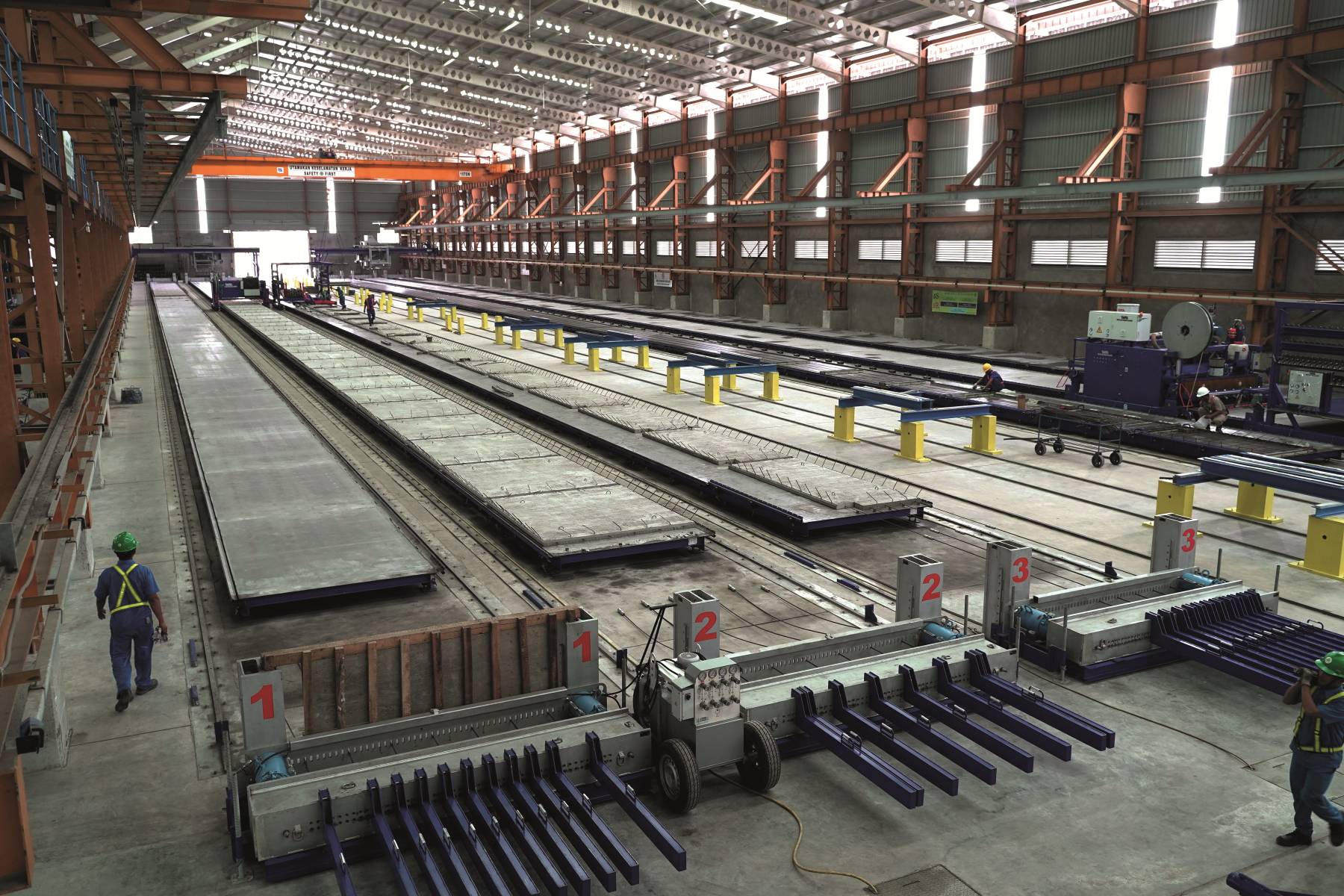

Indonésie: unité de production fixe pour dalles de plancher précontraintes

Un produit ne vaut jamais que la somme de ses propriétés, et sa qualité dépend de la technologie utilisée pour le fabriquer. En plus d’être un fabricant de moules de premier plan, Construx-Weckenmann développe et fabrique également des machines de pointe pour la production d’éléments préfabriqués en béton. Tous les équipements de la chaîne de production sont fabriqués à l’aide des technologies les plus récentes et compatibles entre eux, pour un assemblage parfait des différents éléments. Résultat de cette technologie sophistiquée: la fabrication efficace de produits de haute qualité de A à Z.

Dans cette usine indonésienne, Construx-Weckenmann a installé des bancs de précontrainte avec tous les équipements annexes:

• 6 bancs de 120 m x 2,4 m avec coffrages latéraux articulés pour 3 épaisseurs de dalles
• Butées de précontrainte
• Benne aérienne
• 2 distributeurs de béton avec vibrateurs intégrés
• Chariot de transport pour les dalles de planchers
• 2 chariots porte-palan pour les éléments de coffrage et les aimants
• Machine de nettoyage, de huilage et de tirage des torons
• Scie à torons

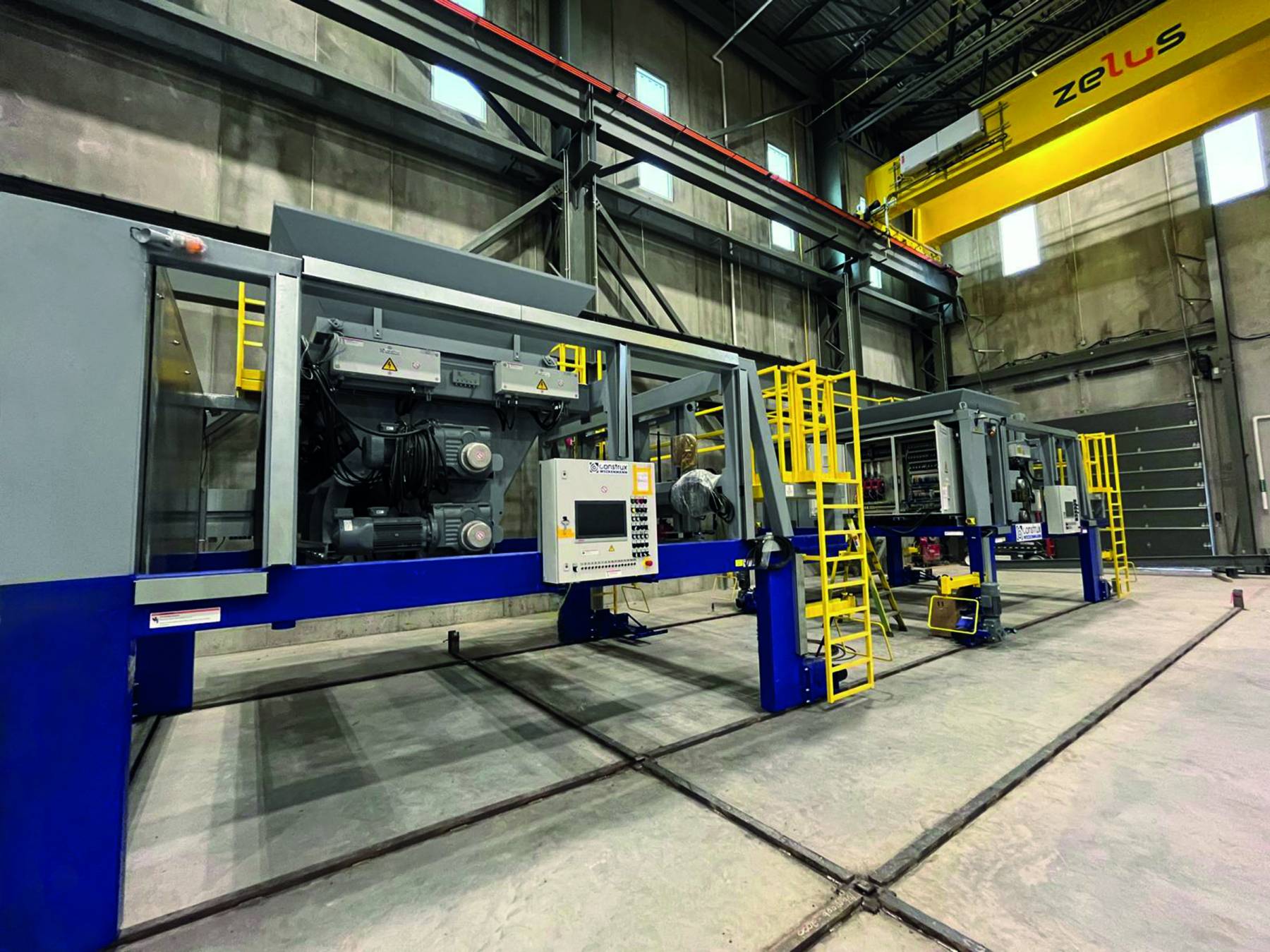

Canada: ligne de production fixe de murs doubles, de murs avec isolant et de dalles de plancher

Construx-Weckenmann a installé six bancs de précontrainte autoréactifs d’une capacité de 240 t chacun: cinq bancs de 100 m de long x 2,38 m de large, et un banc de 100 m de long x 4,60 m de large. Les panneaux de coffrage latéraux des bancs sont équipés d’articulations hydrauliques qui facilitent le démoulage et le nettoyage. Il sont en outre entièrement réglables à cinq hauteurs différentes: 205 mm, 230 mm, 255 mm, 280 mm et 305 mm.

Construx-Weckenmann a également fourni tous les équipements annexe

• Scie à torons
• Machine de nettoyage et de huilage
• Traceur automatique sur rail
• Chariot de coffrage
• Poste de travail mobile
• Chariot de transport des treillis et autres armatures
• Chariot pour le tirage de torons par-dessus les bancs
• Chariot de transport des matériaux isolants
• Distributeur de béton avec vibrateur et racleur, 2 unités
• Distributeur de béton pour la réalisation de surfaces structurées
• Machine à nervurer / pour le traitement de surface sur béton frais
• Chariot porte-bâches avec dévidoir
• Chariot à déplacement latéral avec dispositif de retournement
• Chariot cavalier de levage

Façonner l’avenir du béton

Avec des décennies d’expérience, Construx-Weckenmann est un partenaire de confiance pour les producteurs d’éléments préfabriqués en béton, fournissant des coffrages efficaces et performants ainsi que des lignes de production autoréactives. Construx-Weckenmann adapte chaque solution aux besoins individuels de ses clients afin d’obtenir des résultats optimaux dans la production d’éléments préfabriqués en béton et de toujours dépasser les attentes.

«Chez Construx-Weckenmann, nous ne nous contentons pas de fabriquer des machines, nous construisons des partenariats de long terme. L’implication, la créativité et l’expérience de nos équipes sont les piliers de notre travail, qui consiste à livrer des solutions clés en main innovantes pour tout le spectre des applications de préfabrication béton. Notre mission est claire: au-delà d’être un simple fournisseur, nous souhaitons devenir un allié sûr et un partenaire engagé pour la réussite de nos clients.»
